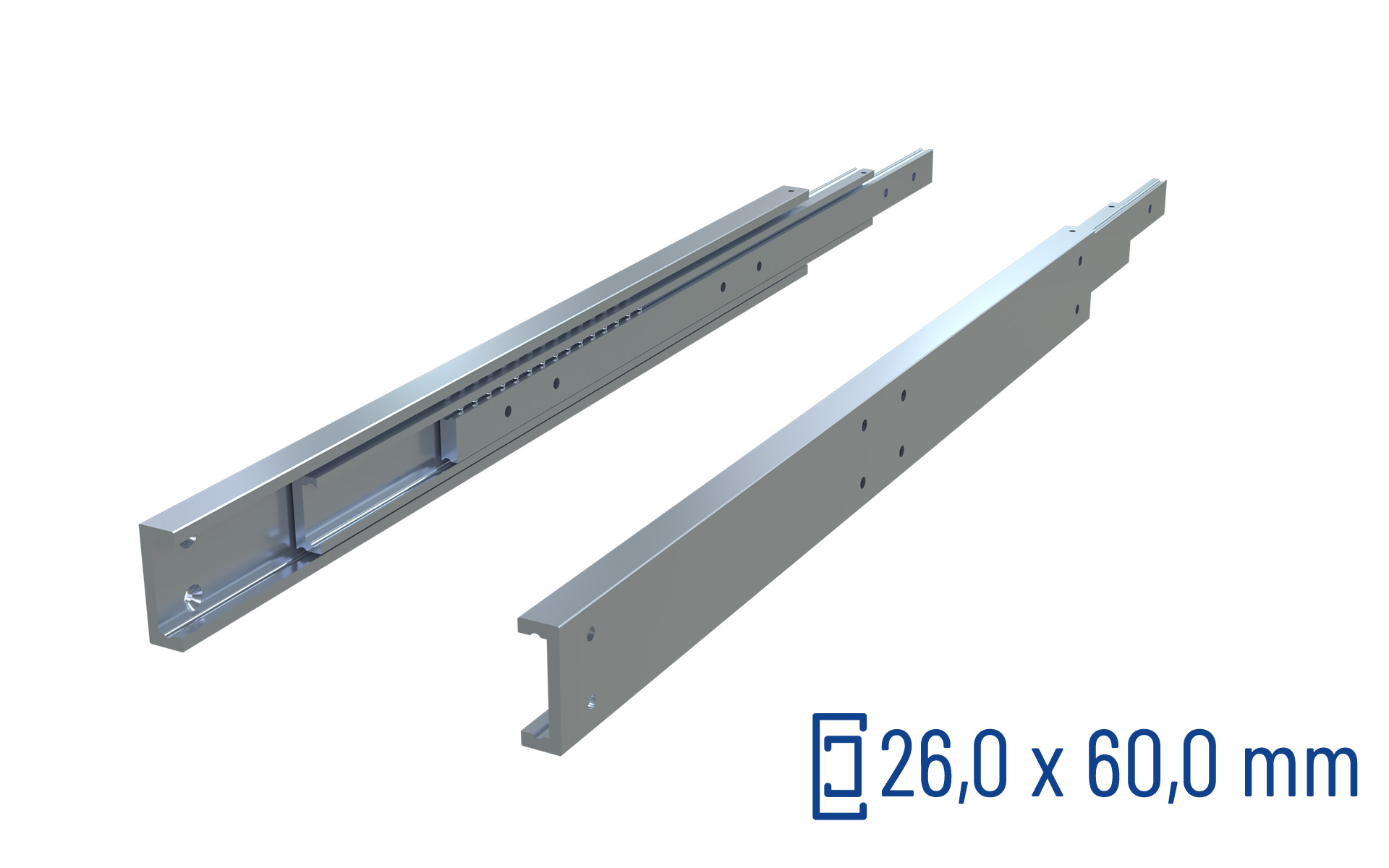

CNC-gefräste Teleskopschiene Vollauszug TSRT-60, bis 314 kg/Paar

SCHOCK® Ultra-Schwerlast Teleskopschiene TSRT-60 – Vollauszug – bis 314 kg/Paar

Preisspanne: 211,62 € bis 464,09 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten

Tragkraft bis 314 kg/Paar
Querschnitt 26,0 × 60,0 mm
Beidseitig ausziehbar
Stahl (C45E+C) einzelverzinkt
CNC-gefräste Laufbahnen

Schienenlänge

Zurücksetzen

Artikelnummer: SCHOCK-SERIE-TSRT60-CNC Kategorie: Vollauszüge Marke: CNC-gefräst

Vorlaufzeit bis Versand: 2–3 Arbeitstage

Produktdatenblatt

Datenblatt als PDF öffnen

SCHOCK® Ultra-Schwerlast TSRT-60

Die CNC-gefräste SCHOCK® Ultra-Schwerlast Teleskopschiene TSRT-60 bietet vollauszug für anspruchsvolle Anwendungen im Maschinen-, Anlagen- und Fahrzeugbau. Wählen Sie die Schienenlänge passend zu Ihrem Bauraum und der erforderlichen Tragkraft.

Eigenschaften der Serie

Tragkraft bis 314 kg/Paar
Querschnitt 26,0 × 60,0 mm
Beidseitig ausziehbar
Stahl (C45E+C) einzelverzinkt
CNC-gefräste Laufbahnen

Die Profile bestehen aus Stahl C45E+C und werden einzeln verzinkt. CNC-gefräste und lasergehärtete Laufbahnen unterstützen einen präzisen Lauf und eine hohe Verschleißfestigkeit.

Auswahl und Montage

Die Tragkraft und der Auszugsweg hängen von der gewählten Variante ab. Wählen Sie eine Schienenlänge, um die zugehörigen Werte unter „Technische Daten“ anzuzeigen.

Die angegebenen Tragkräfte gelten für ein vertikal montiertes Schienenpaar mit gleichmäßig verteilter Last und bei Verwendung aller vorgesehenen Befestigungspositionen. Bei horizontaler Flachmontage kann sich die Tragkraft um bis zu 75 % verringern.

Einsatztemperatur gemäß den vorhandenen Produktangaben: −40 °C bis +200 °C.

Gewicht	n. v.
Maße	n. v.

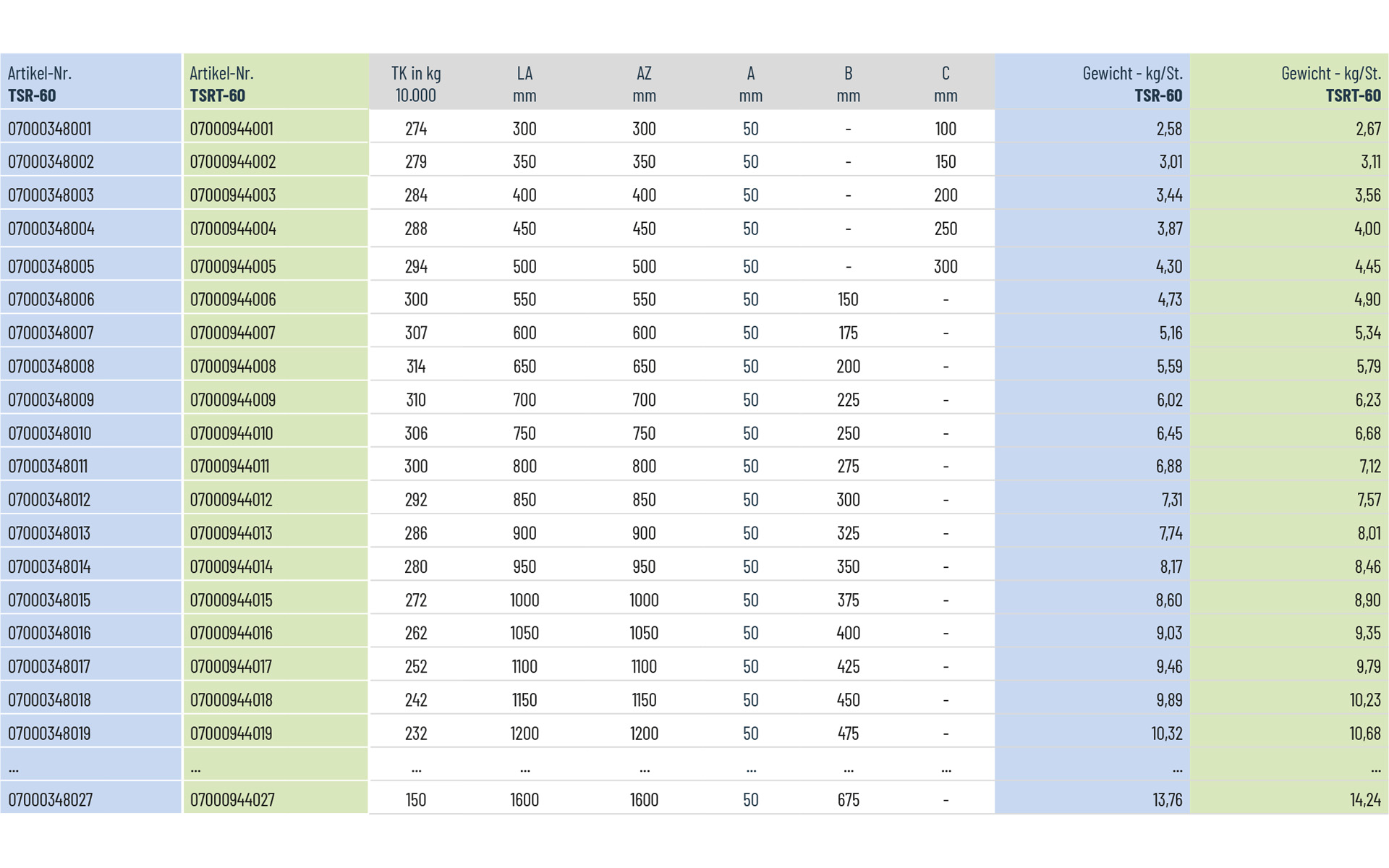

Schienenlänge	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Auszugsart	Vollauszug
Tragkraft	150 kg/Paar, 160 kg/Paar, 170 kg/Paar, 180 kg/Paar, 190 kg/Paar, 200 kg/Paar, 212 kg/Paar, 222 kg/Paar, 232 kg/Paar, 242 kg/Paar, 252 kg/Paar, 262 kg/Paar, 272 kg/Paar, 274 kg/Paar, 279 kg/Paar, 280 kg/Paar, 284 kg/Paar, 286 kg/Paar, 288 kg/Paar, 292 kg/Paar, 294 kg/Paar, 300 kg/Paar, 306 kg/Paar, 307 kg/Paar, 310 kg/Paar, 314 kg/Paar
Auszugsweg	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Einbaubreite	26 mm
Querschnitt	26,0 × 60,0 mm
Funktion	Beidseitig ausziehbar
Material	CNC-gefräst – Stahl (C45E+C) einzelverzinkt

Datenblätter

PDF-Datenblätter zur Produktserie. Der Download oberhalb zeigt das Datenblatt Ihrer ausgewählten Variante.

07000944000.pdf – PDF öffnen
