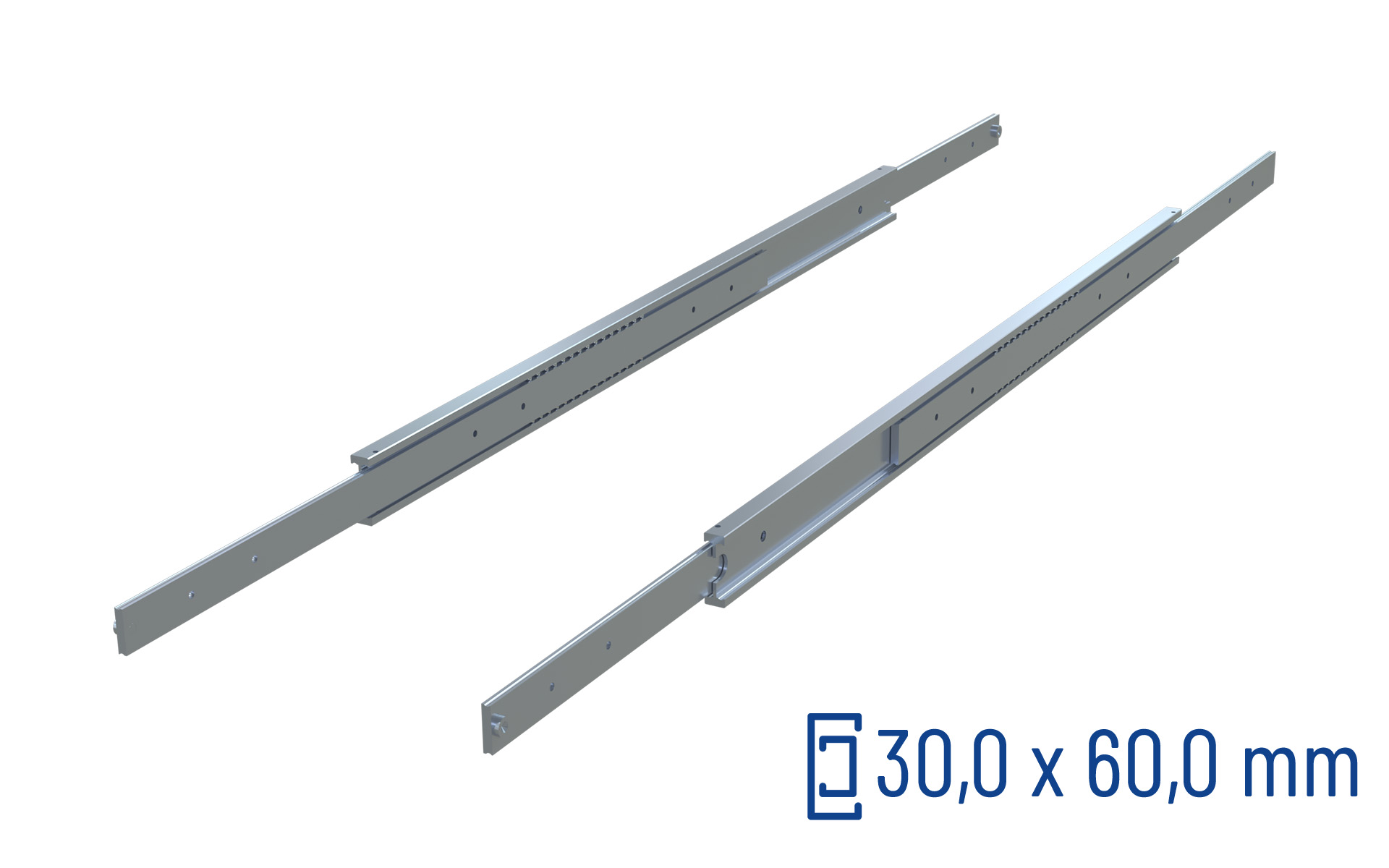

SCHOCK® CNC-gefräste Teleskopschiene Vollauszug DTS-60, bis 600 kg/Paar

SCHOCK® Ultra-Schwerlast Teleskopschiene DTS-60 – Vollauszug – bis 600 kg/Paar

Preisspanne: 196,85 € bis 788,45 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten

Tragkraft bis 600 kg/Paar
Querschnitt 30,0 × 60,0 mm
Einseitig ausziehbar
Stahl (C45E+C) einzelverzinkt
CNC-gefräste Laufbahnen

Schienenlänge

Zurücksetzen

Artikelnummer: SCHOCK-SERIE-DTS60-CNC Kategorie: Vollauszüge Marke: CNC-gefräst

Vorlaufzeit bis Versand: 2–3 Arbeitstage

Produktdatenblatt

Datenblatt als PDF öffnen

SCHOCK® Ultra-Schwerlast DTS-60

Die CNC-gefräste SCHOCK® Ultra-Schwerlast Teleskopschiene DTS-60 bietet vollauszug für anspruchsvolle Anwendungen im Maschinen-, Anlagen- und Fahrzeugbau. Wählen Sie die Schienenlänge passend zu Ihrem Bauraum und der erforderlichen Tragkraft.

Eigenschaften der Serie

Tragkraft bis 600 kg/Paar
Querschnitt 30,0 × 60,0 mm
Einseitig ausziehbar
Stahl (C45E+C) einzelverzinkt
CNC-gefräste Laufbahnen

Die Profile bestehen aus Stahl C45E+C und werden einzeln verzinkt. CNC-gefräste und lasergehärtete Laufbahnen unterstützen einen präzisen Lauf und eine hohe Verschleißfestigkeit.

Auswahl und Montage

Die Tragkraft und der Auszugsweg hängen von der gewählten Variante ab. Wählen Sie eine Schienenlänge, um die zugehörigen Werte unter „Technische Daten“ anzuzeigen.

Die angegebenen Tragkräfte gelten für ein vertikal montiertes Schienenpaar mit gleichmäßig verteilter Last und bei Verwendung aller vorgesehenen Befestigungspositionen. Bei horizontaler Flachmontage kann sich die Tragkraft um bis zu 75 % verringern.

Einsatztemperatur gemäß den vorhandenen Produktangaben: −40 °C bis +200 °C.

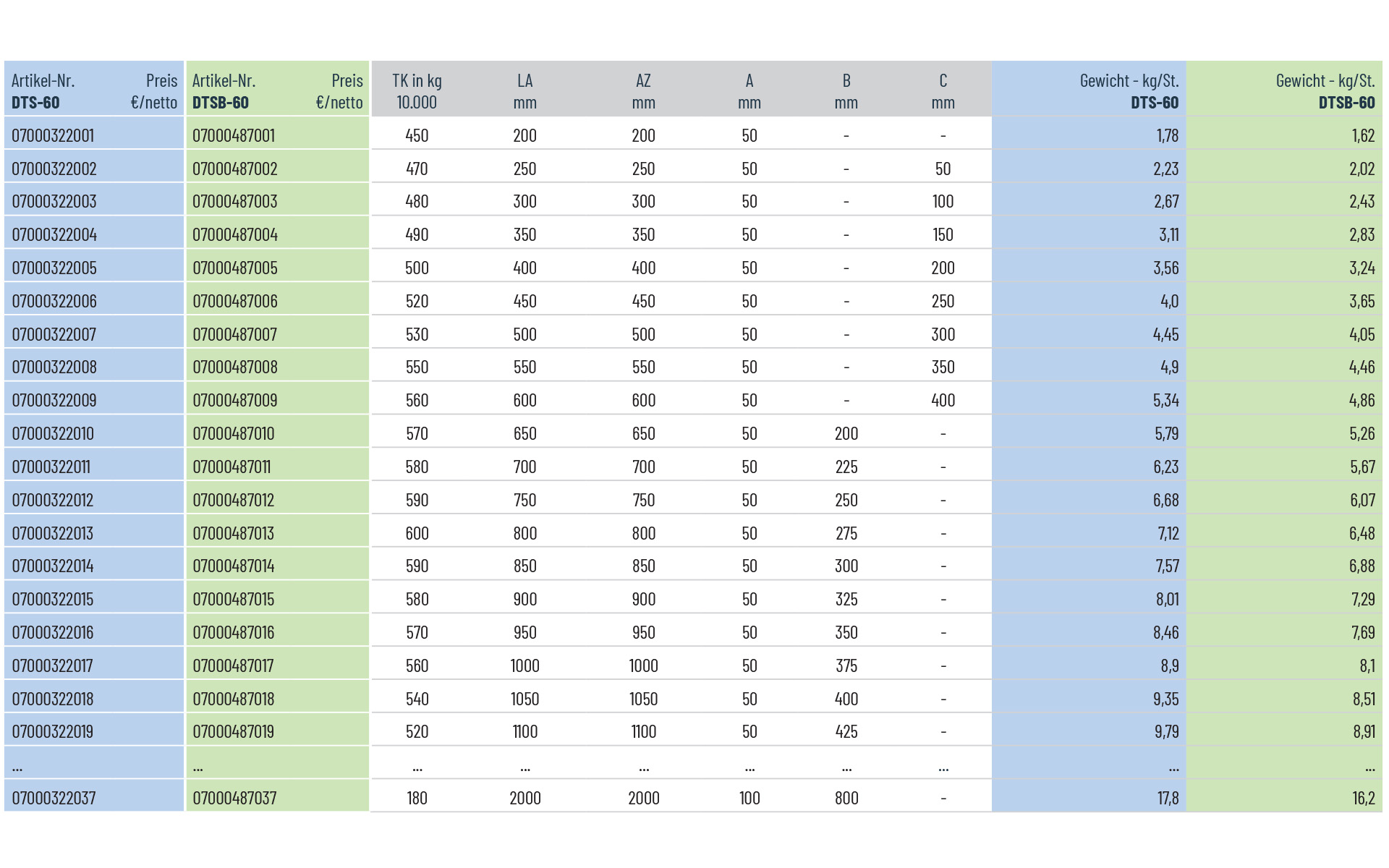

Gewicht	n. v.
Maße	n. v.
Schienenlänge	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 1650 mm, 1700 mm, 1750 mm, 1800 mm, 1850 mm, 1900 mm, 1950 mm, 200 mm, 2000 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Auszugsart	Vollauszug
Tragkraft	180 kg/Paar, 200 kg/Paar, 220 kg/Paar, 240 kg/Paar, 260 kg/Paar, 280 kg/Paar, 290 kg/Paar, 310 kg/Paar, 330 kg/Paar, 350 kg/Paar, 380 kg/Paar, 400 kg/Paar, 420 kg/Paar, 440 kg/Paar, 450 kg/Paar, 460 kg/Paar, 470 kg/Paar, 480 kg/Paar, 490 kg/Paar, 500 kg/Paar, 510 kg/Paar, 520 kg/Paar, 530 kg/Paar, 540 kg/Paar, 550 kg/Paar, 560 kg/Paar, 570 kg/Paar, 580 kg/Paar, 590 kg/Paar, 600 kg/Paar
Auszugsweg	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 1650 mm, 1700 mm, 1750 mm, 1800 mm, 1850 mm, 1900 mm, 1950 mm, 200 mm, 2000 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Einbaubreite	30 mm
Querschnitt	30,0 × 60,0 mm
Material	CNC-gefräst – Stahl (C45E+C) einzelverzinkt

Datenblätter

PDF-Datenblätter zur Produktserie. Der Download oberhalb zeigt das Datenblatt Ihrer ausgewählten Variante.

07000322000.pdf – PDF öffnen
