Die SCHOCK® MODULAR Serie 039 ist eine Teleskopschiene mit Vollauszug für Schienenlängen von 305–711 mm und einer Tragkraft bis 155 kg/Paar.
Funktionen und Optionen: Weicher Endanschlag, Zuhaltung und Selbsteinzug ohne Dämpfung sind alternative Funktionen. Weicher Endanschlag und Zuhaltung erreichen je nach Länge bis 155 kg/Paar; der Selbsteinzug ist ab 406 mm mit bis zu 75 kg/Paar erhältlich. Jede Funktion kann mit oder ohne Aushalterung gewählt werden.

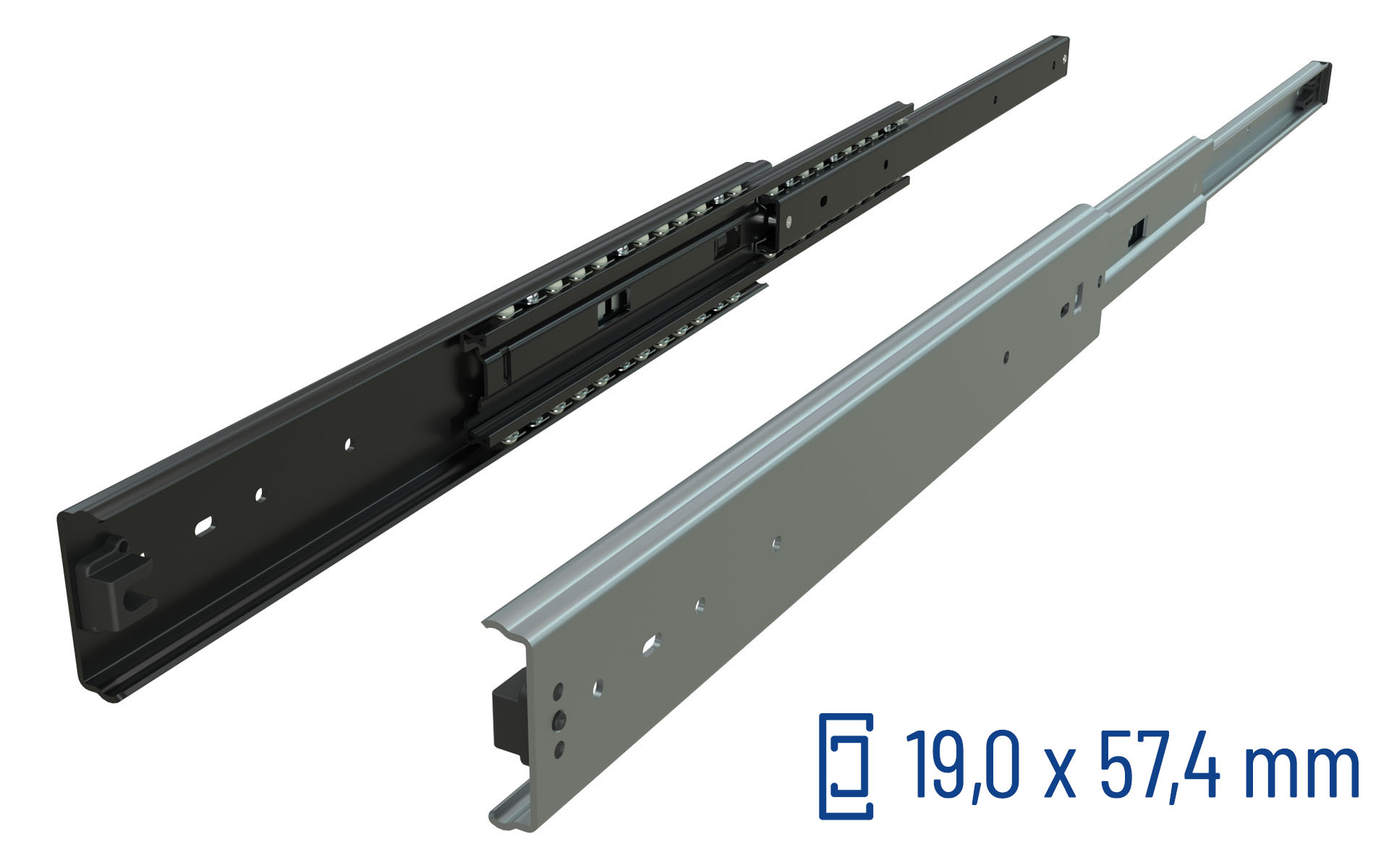

Material und Bauform: Stahlblech (ZM100) beschichtet, wahlweise mit zusätzlicher Pulverbeschichtung RAL 7016. Querschnitt: 57,4 × 19,0 mm. Bei weichem Endanschlag und Zuhaltung ist horizontale Montage möglich; dabei kann die Tragkraft um bis zu 70 % sinken. Beim Selbsteinzug wird horizontale Montage nicht empfohlen.
Auswahl und technische Daten: Wählen Sie die passende Schienenlänge und die verfügbaren Ausstattungsoptionen auf dieser Produktseite. Die Tragkraft gilt für ein Schienenpaar. Die konkreten Werte für Tragkraft, Auszugsweg und Eigengewicht entnehmen Sie den technischen Daten der gewählten Variante.
Verkauf und Nettopreis je Stück. Zwei Stück ergeben ein Paar. Mindestmenge: ein Stück.
Technische Übersicht der Serie:
| Länge / Auszugsweg | Tragkraft Endanschlag / Zuhaltung | Tragkraft Selbsteinzug | Gewicht Endanschlag / Zuhaltung je Stück | Gewicht Selbsteinzug je Stück |
|---|---|---|---|---|
| 305 mm | 98 kg/Paar | Nicht erhältlich | 0,90 kg | Nicht erhältlich |
| 356 mm | 98 kg/Paar | Nicht erhältlich | 1,04 kg | Nicht erhältlich |
| 406 mm | 111 kg/Paar | 60 kg/Paar | 1,25 kg | 1,09 kg |
| 457 mm | 121 kg/Paar | 66 kg/Paar | 1,36 kg | 1,24 kg |
| 508 mm | 155 kg/Paar | 75 kg/Paar | 1,51 kg | 1,40 kg |
| 559 mm | 121 kg/Paar | 66 kg/Paar | 1,68 kg | 1,55 kg |
| 610 mm | 111 kg/Paar | 60 kg/Paar | 1,82 kg | 1,70 kg |
| 660 mm | 102 kg/Paar | 55 kg/Paar | 1,98 kg | 1,85 kg |
| 711 mm | 90 kg/Paar | 50 kg/Paar | 2,11 kg | 2,01 kg |
