Die SCHOCK® MODULAR Serie 037 ist eine Teleskopschiene mit Überauszug für Schienenlängen von 300–750 mm und einer Tragkraft bis 100 kg/Paar.
Funktionen und Optionen: Weicher Endanschlag, Zuhaltung, Selbsteinzug und gedämpfter Selbsteinzug sind alternative Funktionen. Selbsteinzug und gedämpfter Selbsteinzug sind ab 400 mm erhältlich. Jede Funktion ist mit oder ohne Aushalterung und mit oder ohne Air Motion® Leichtlauf verfügbar. Beide Optionen können gemeinsam gewählt werden.

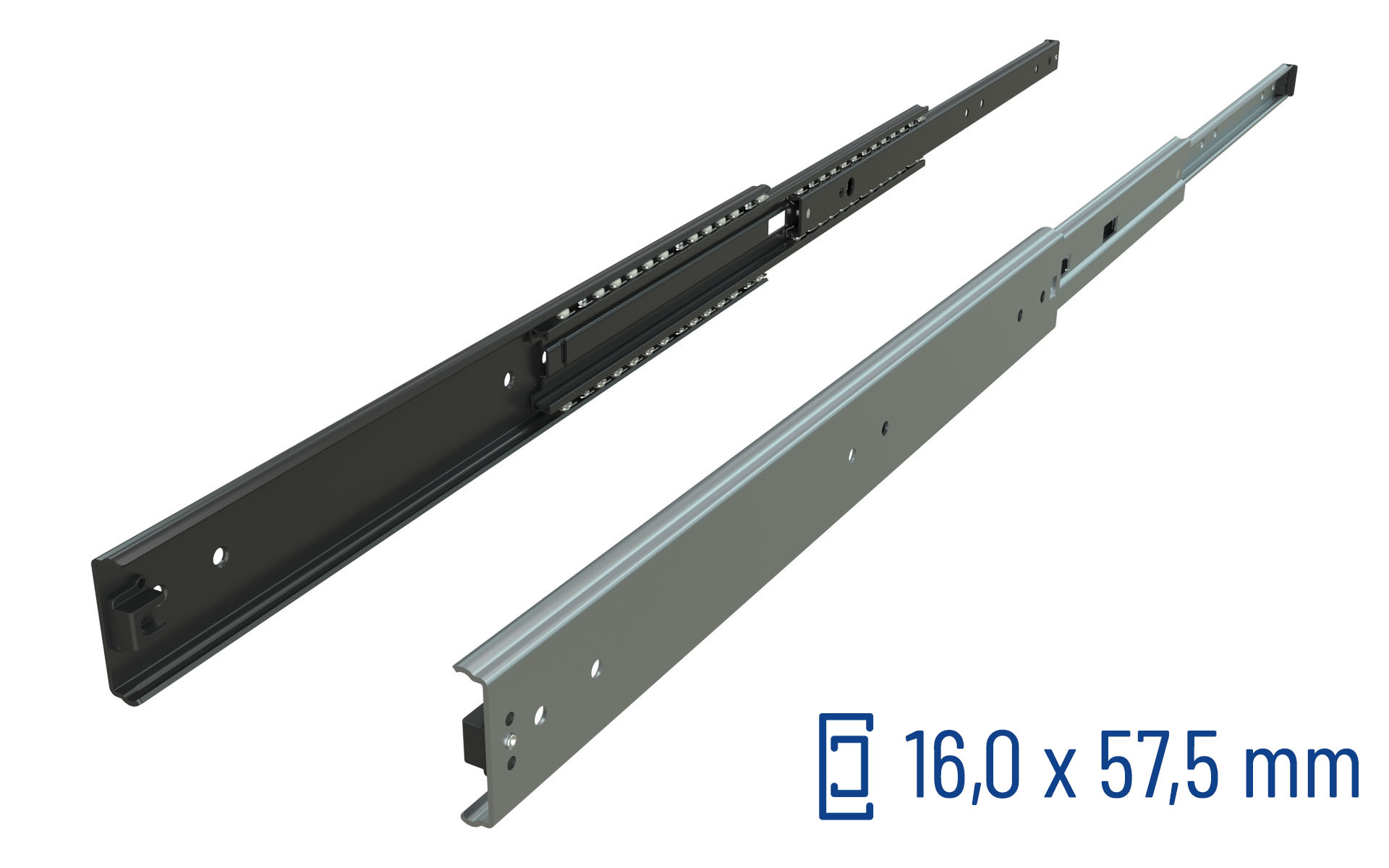

Material und Bauform: Stahlblech (ZM100) beschichtet, wahlweise mit zusätzlicher Pulverbeschichtung RAL 7016. Querschnitt: 57,5 × 16,0 mm. Eine horizontale Montage wird nicht empfohlen.
Auswahl und technische Daten: Wählen Sie die passende Schienenlänge und die verfügbaren Ausstattungsoptionen auf dieser Produktseite. Die Tragkraft gilt für ein Schienenpaar. Die konkreten Werte für Tragkraft, Auszugsweg und Eigengewicht entnehmen Sie den technischen Daten der gewählten Variante.
Verkauf und Nettopreis je Stück. Zwei Stück ergeben ein Paar. Mindestmenge: ein Stück.

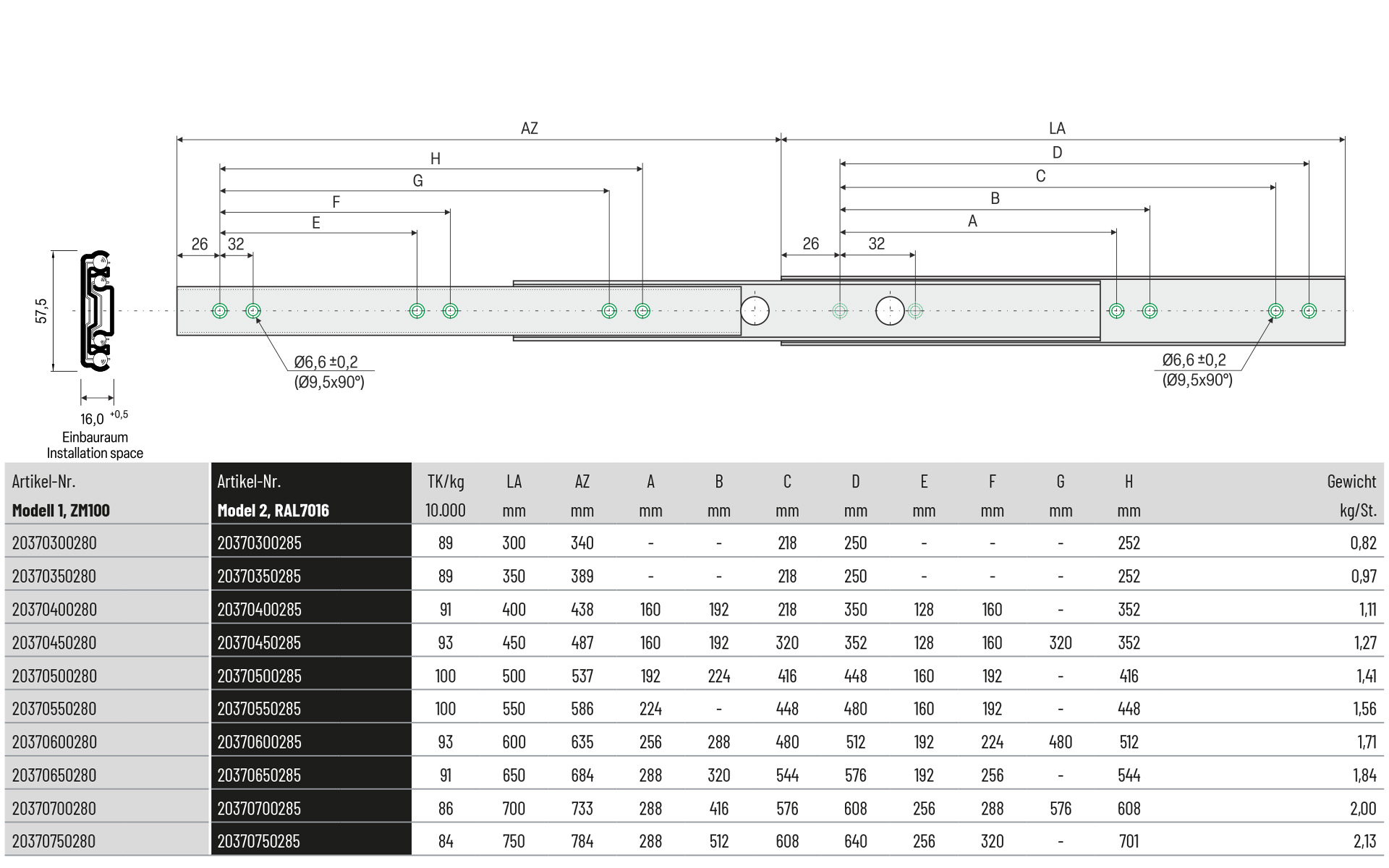

Technische Übersicht der Serie:
| Länge | Tragkraft Endanschlag / Zuhaltung | Tragkraft Selbsteinzug / gedämpfter Selbsteinzug | Auszugsweg Endanschlag / Zuhaltung | Auszugsweg Selbsteinzug / gedämpfter Selbsteinzug | Eigengewicht je Schiene |
|---|---|---|---|---|---|
| 300 mm | 89 kg/Paar | Nicht erhältlich | 340 mm | Nicht erhältlich | 0,82 kg |
| 350 mm | 89 kg/Paar | Nicht erhältlich | 389 mm | Nicht erhältlich | 0,97 kg |
| 400 mm | 91 kg/Paar | 50 kg/Paar | 438 mm | 400 mm | 1,11 kg |
| 450 mm | 93 kg/Paar | 50 kg/Paar | 487 mm | 449 mm | 1,27 kg |
| 500 mm | 100 kg/Paar | 55 kg/Paar | 537 mm | 499 mm | 1,41 kg |
| 550 mm | 100 kg/Paar | 55 kg/Paar | 586 mm | 548 mm | 1,56 kg |
| 600 mm | 93 kg/Paar | 55 kg/Paar | 635 mm | 597 mm | 1,71 kg |
| 650 mm | 91 kg/Paar | 58 kg/Paar | 684 mm | 648 mm | 1,86 kg |
| 700 mm | 86 kg/Paar | 60 kg/Paar | 733 mm | 695 mm | 2,00 kg |
| 750 mm | 84 kg/Paar | 60 kg/Paar | 784 mm | 748 mm | 2,20 kg |
