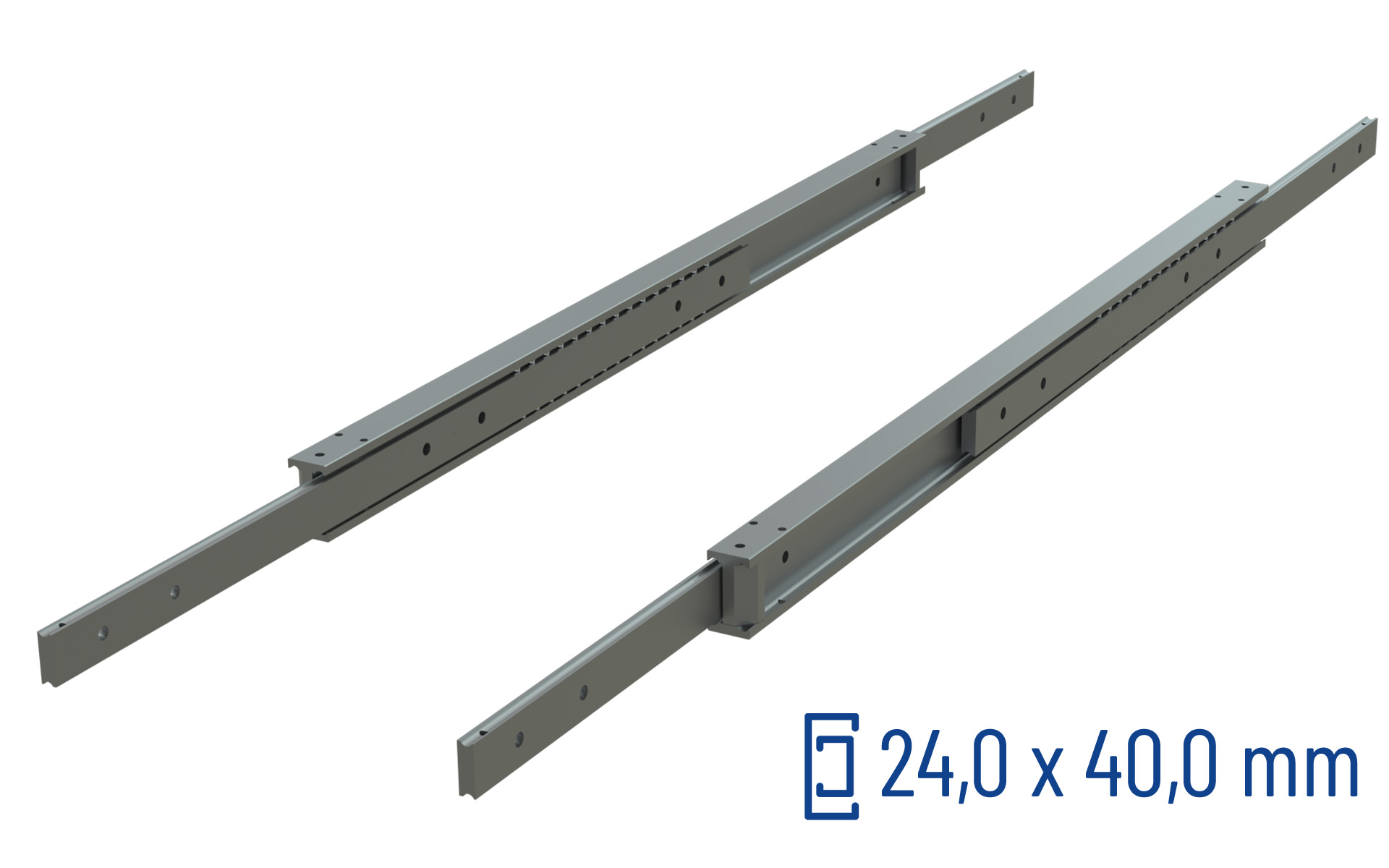

SCHOCK® CNC-gefräste Teleskopschiene Vollauszug ADTSB-40, bis 125 kg/Paar

SCHOCK® Ultra-Schwerlast Teleskopschiene ADTSB-40 – Vollauszug – bis 125 kg/Paar

Preisspanne: 233,63 € bis 510,85 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten

Tragkraft bis 125 kg/Paar
Querschnitt 24,0 × 40,0 mm
Beidseitig ausziehbar
Aluminium EN-AW 6082 T6
CNC-gefräste Laufbahnen

Schienenlänge

Zurücksetzen

Artikelnummer: SCHOCK-SERIE-ADTSB40-CNC Kategorie: Vollauszüge Marke: CNC-gefräst

Vorlaufzeit bis Versand: 2–3 Arbeitstage

Produktdatenblatt

Datenblatt als PDF öffnen

SCHOCK® Ultra-Schwerlast ADTSB-40

Die CNC-gefräste SCHOCK® Ultra-Schwerlast Teleskopschiene ADTSB-40 bietet vollauszug für anspruchsvolle Anwendungen im Maschinen-, Anlagen- und Fahrzeugbau. Wählen Sie die Schienenlänge passend zu Ihrem Bauraum und der erforderlichen Tragkraft.

Eigenschaften der Serie

Tragkraft bis 125 kg/Paar
Querschnitt 24,0 × 40,0 mm
Beidseitig ausziehbar
Aluminium EN-AW 6082 T6
CNC-gefräste Laufbahnen

Die Profile bestehen aus Aluminium EN-AW 6082 T6. Die CNC-gefrästen Laufbahnen ermöglichen eine präzise Führung bei geringem Profilgewicht.

Auswahl und Montage

Die Tragkraft und der Auszugsweg hängen von der gewählten Variante ab. Wählen Sie eine Schienenlänge, um die zugehörigen Werte unter „Technische Daten“ anzuzeigen.

Die angegebenen Tragkräfte gelten für ein vertikal montiertes Schienenpaar mit gleichmäßig verteilter Last und bei Verwendung aller vorgesehenen Befestigungspositionen. Bei horizontaler Flachmontage kann sich die Tragkraft um bis zu 75 % verringern.

Einsatztemperatur gemäß den vorhandenen Produktangaben: −40 °C bis +200 °C.

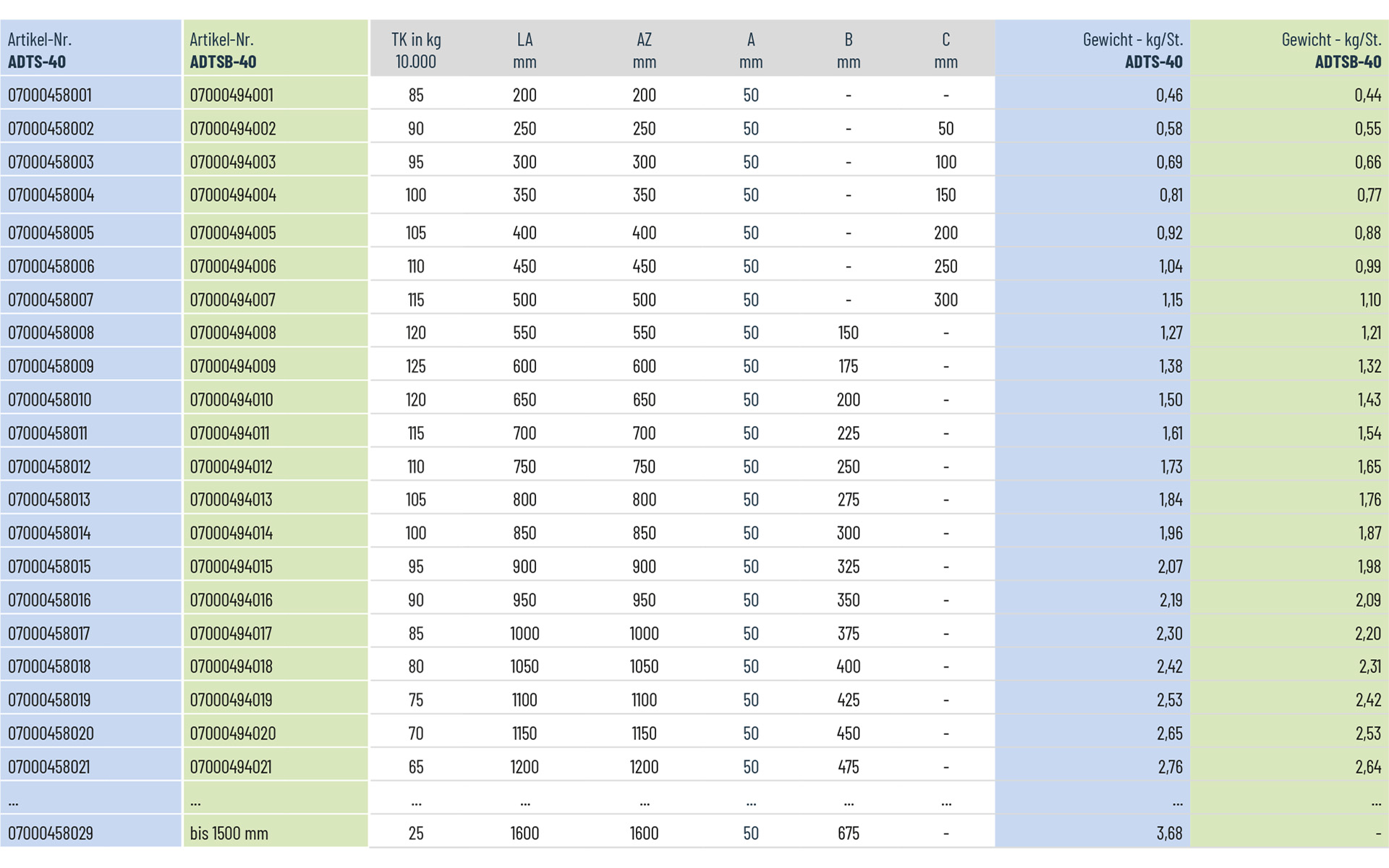

Gewicht	n. v.
Maße	n. v.
Schienenlänge	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Auszugsart	Vollauszug
Tragkraft	100 kg/Paar, 105 kg/Paar, 110 kg/Paar, 115 kg/Paar, 120 kg/Paar, 125 kg/Paar, 35 kg/Paar, 40 kg/Paar, 45 kg/Paar, 50 kg/Paar, 55 kg/Paar, 60 kg/Paar, 65 kg/Paar, 70 kg/Paar, 75 kg/Paar, 80 kg/Paar, 85 kg/Paar, 90 kg/Paar, 95 kg/Paar
Auszugsweg	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 200 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm

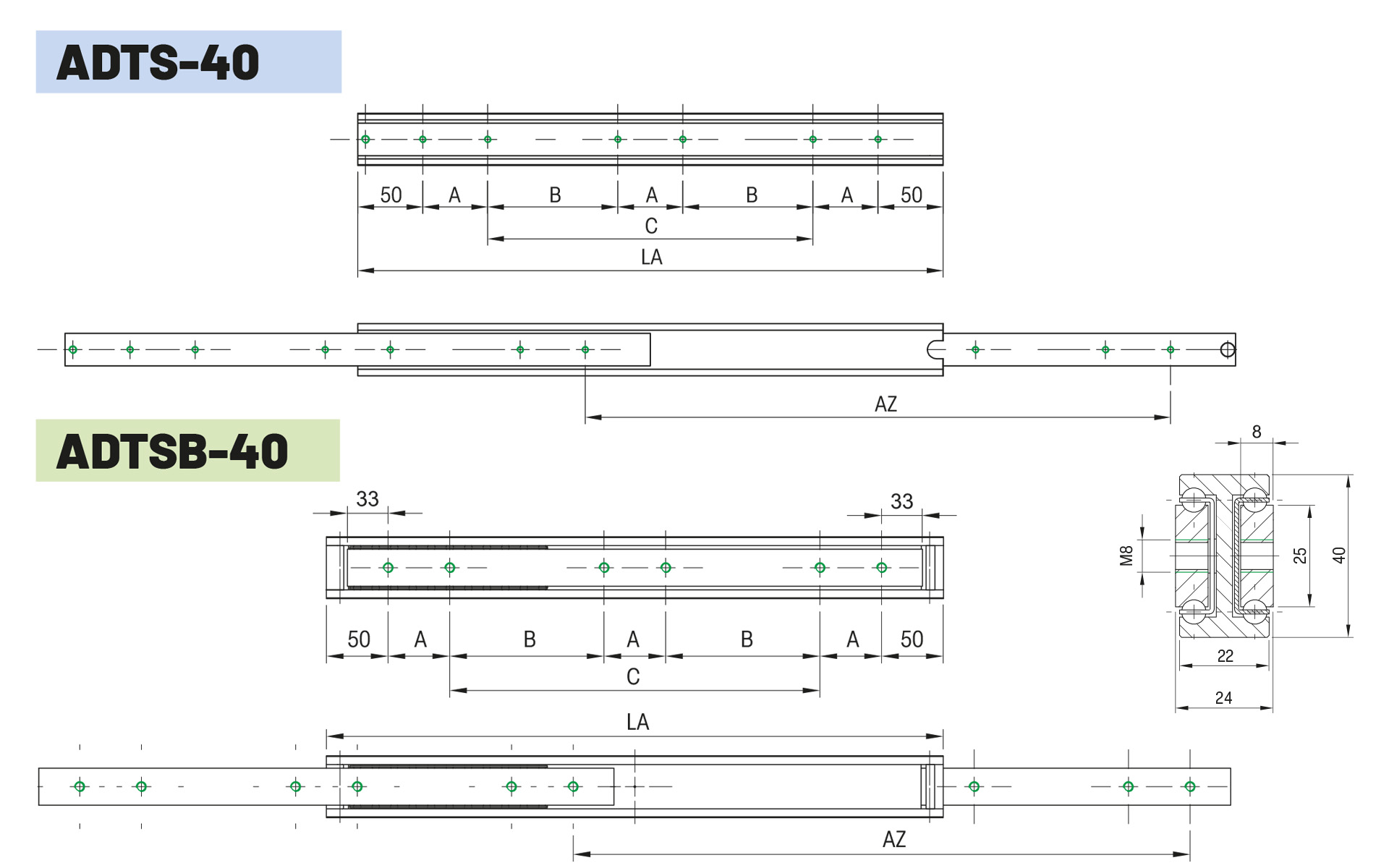

Einbaubreite	24 mm
Querschnitt	24,0 × 40,0 mm
Funktion	Beidseitig ausziehbar
Material	CNC-gefräst – Aluminium EN-AW 6082 T6

Datenblätter

PDF-Datenblätter zur Produktserie. Der Download oberhalb zeigt das Datenblatt Ihrer ausgewählten Variante.

07000494000.pdf – PDF öffnen
