SCHOCK® CNC-gefräste Teleskopschiene Vollauszug ADTS-70, bis 330 kg/Paar

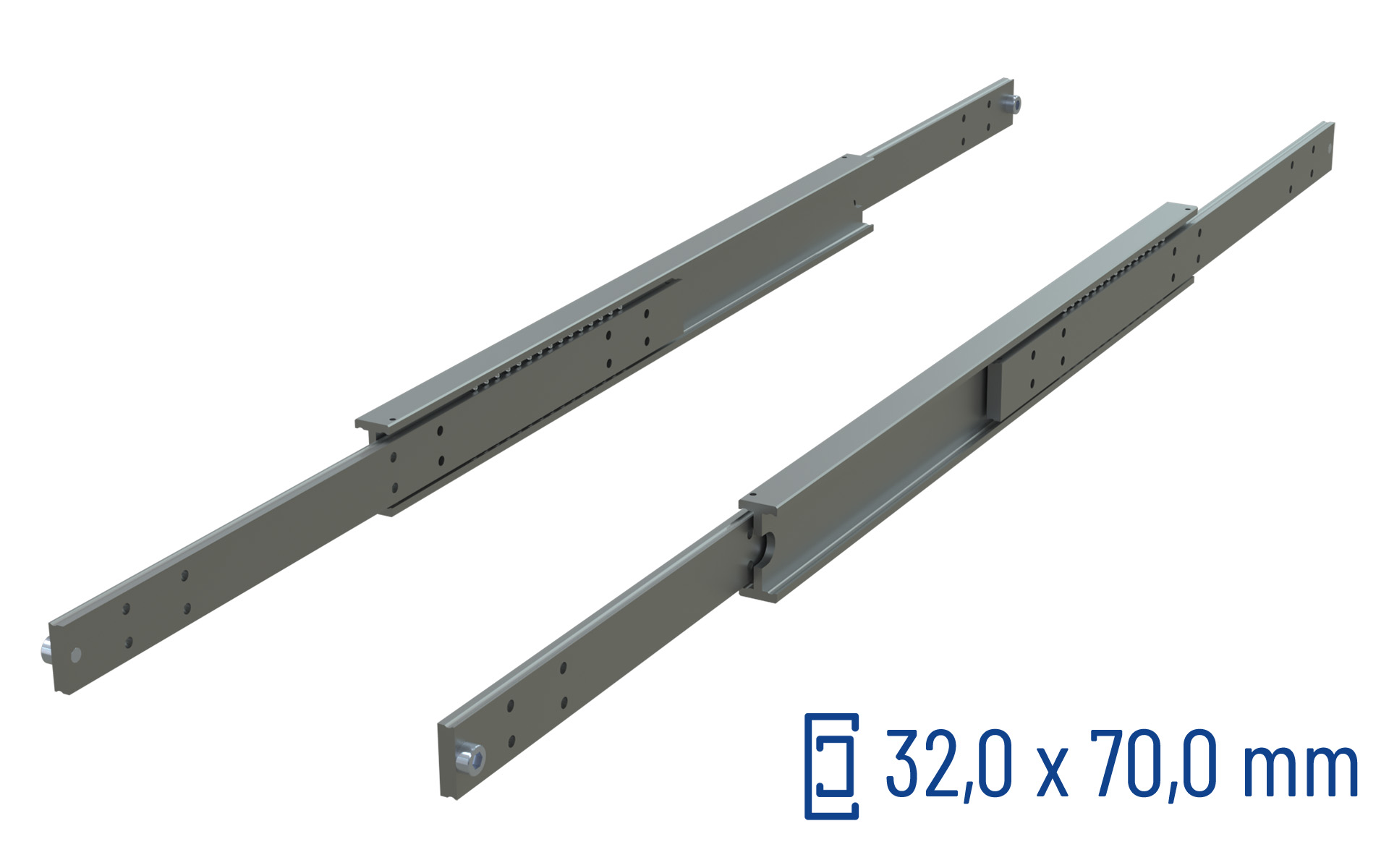

SCHOCK® Ultra-Schwerlast Teleskopschiene ADTS-70 – Vollauszug – bis 330 kg/Paar

Preisspanne: 246,20 € bis 855,54 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten

Tragkraft bis 330 kg/Paar
Querschnitt 32,0 × 70,0 mm
Einseitig ausziehbar
Aluminium EN-AW 6082 T6
CNC-gefräste Laufbahnen

Schienenlänge

Zurücksetzen

Artikelnummer: SCHOCK-SERIE-ADTS70-CNC Kategorie: Vollauszüge Marke: CNC-gefräst

Vorlaufzeit bis Versand: 2–3 Arbeitstage

Produktdatenblatt

Datenblatt als PDF öffnen

SCHOCK® Ultra-Schwerlast ADTS-70

Die CNC-gefräste SCHOCK® Ultra-Schwerlast Teleskopschiene ADTS-70 bietet vollauszug für anspruchsvolle Anwendungen im Maschinen-, Anlagen- und Fahrzeugbau. Wählen Sie die Schienenlänge passend zu Ihrem Bauraum und der erforderlichen Tragkraft.

Eigenschaften der Serie

Tragkraft bis 330 kg/Paar
Querschnitt 32,0 × 70,0 mm
Einseitig ausziehbar
Aluminium EN-AW 6082 T6
CNC-gefräste Laufbahnen

Die Profile bestehen aus Aluminium EN-AW 6082 T6. Die CNC-gefrästen Laufbahnen ermöglichen eine präzise Führung bei geringem Profilgewicht.

Auswahl und Montage

Die Tragkraft und der Auszugsweg hängen von der gewählten Variante ab. Wählen Sie eine Schienenlänge, um die zugehörigen Werte unter „Technische Daten“ anzuzeigen.

Die angegebenen Tragkräfte gelten für ein vertikal montiertes Schienenpaar mit gleichmäßig verteilter Last und bei Verwendung aller vorgesehenen Befestigungspositionen. Bei horizontaler Flachmontage kann sich die Tragkraft um bis zu 75 % verringern.

Einsatztemperatur gemäß den vorhandenen Produktangaben: −40 °C bis +200 °C.

Gewicht	n. v.
Maße	n. v.
Schienenlänge	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 1650 mm, 1700 mm, 1750 mm, 1800 mm, 1850 mm, 1900 mm, 1950 mm, 200 mm, 2000 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Auszugsart	Vollauszug

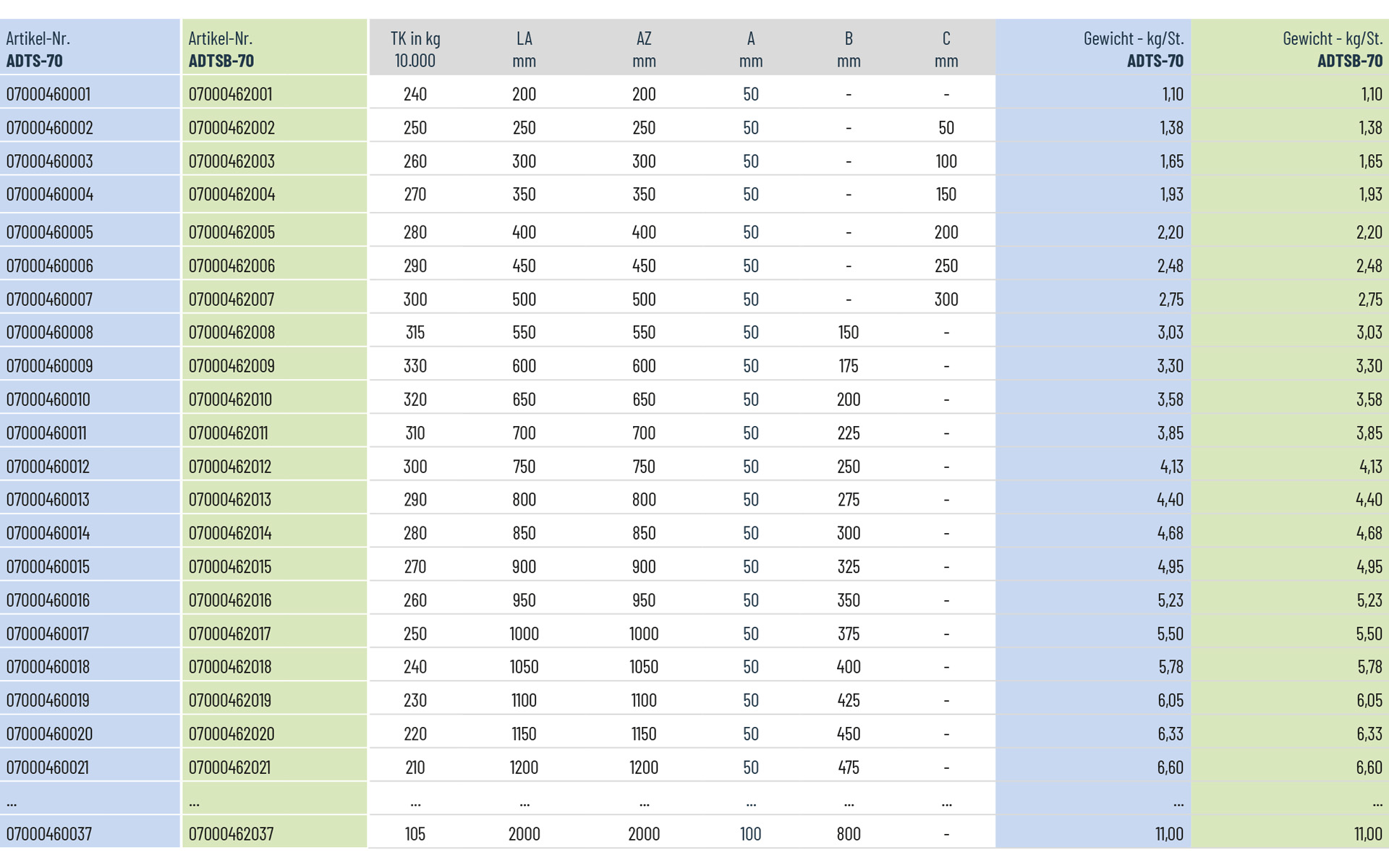

Tragkraft	105 kg/Paar, 110 kg/Paar, 115 kg/Paar, 120 kg/Paar, 125 kg/Paar, 130 kg/Paar, 135 kg/Paar, 140 kg/Paar, 145 kg/Paar, 150 kg/Paar, 155 kg/Paar, 160 kg/Paar, 170 kg/Paar, 180 kg/Paar, 190 kg/Paar, 200 kg/Paar, 210 kg/Paar, 220 kg/Paar, 230 kg/Paar, 240 kg/Paar, 250 kg/Paar, 260 kg/Paar, 270 kg/Paar, 280 kg/Paar, 290 kg/Paar, 300 kg/Paar, 310 kg/Paar, 315 kg/Paar, 320 kg/Paar, 330 kg/Paar
Auszugsweg	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 1650 mm, 1700 mm, 1750 mm, 1800 mm, 1850 mm, 1900 mm, 1950 mm, 200 mm, 2000 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Einbaubreite	32 mm

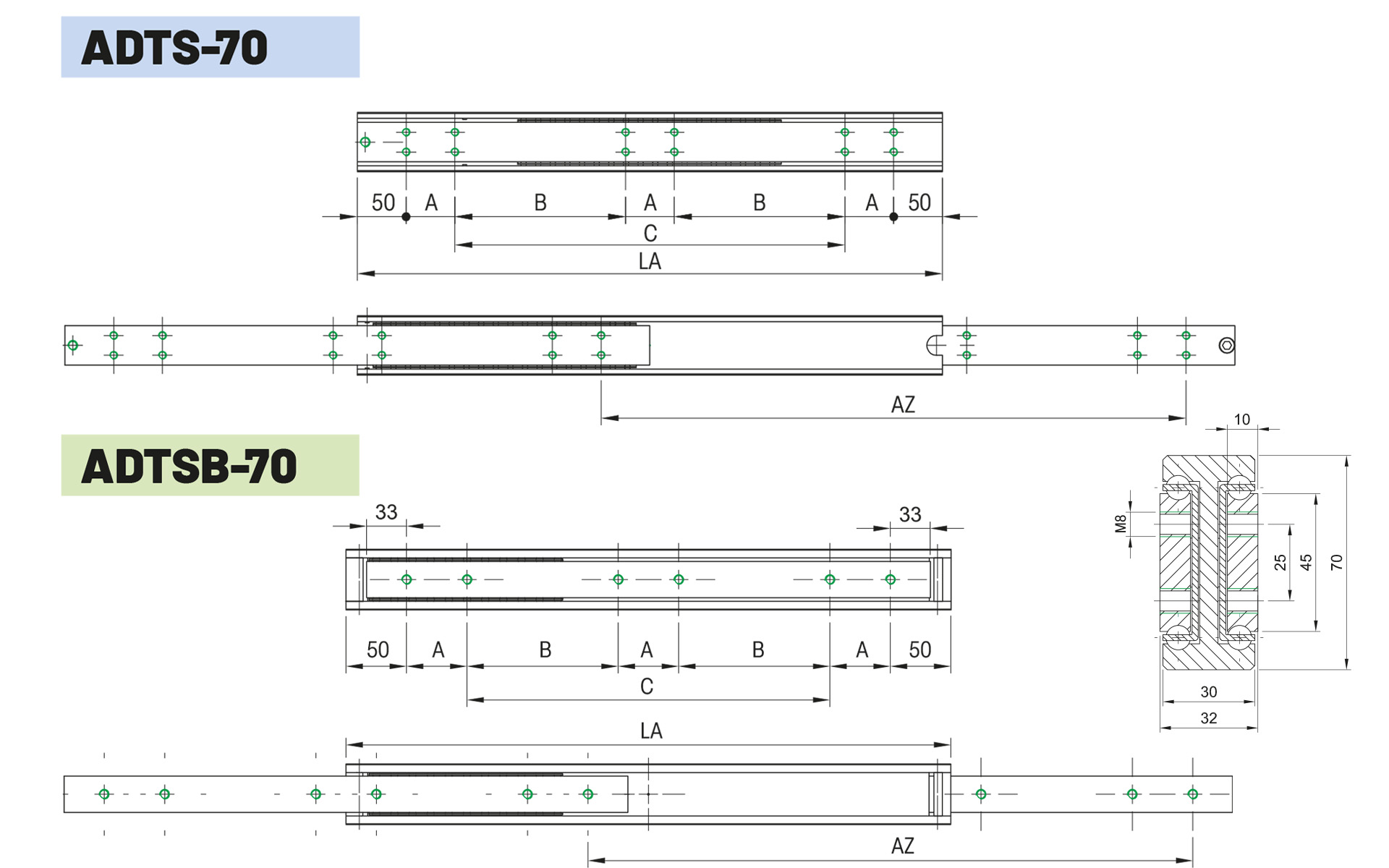

Querschnitt	32,0 × 70,0 mm
Material	CNC-gefräst – Aluminium EN-AW 6082 T6

Datenblätter

PDF-Datenblätter zur Produktserie. Der Download oberhalb zeigt das Datenblatt Ihrer ausgewählten Variante.

07000460000.pdf – PDF öffnen
