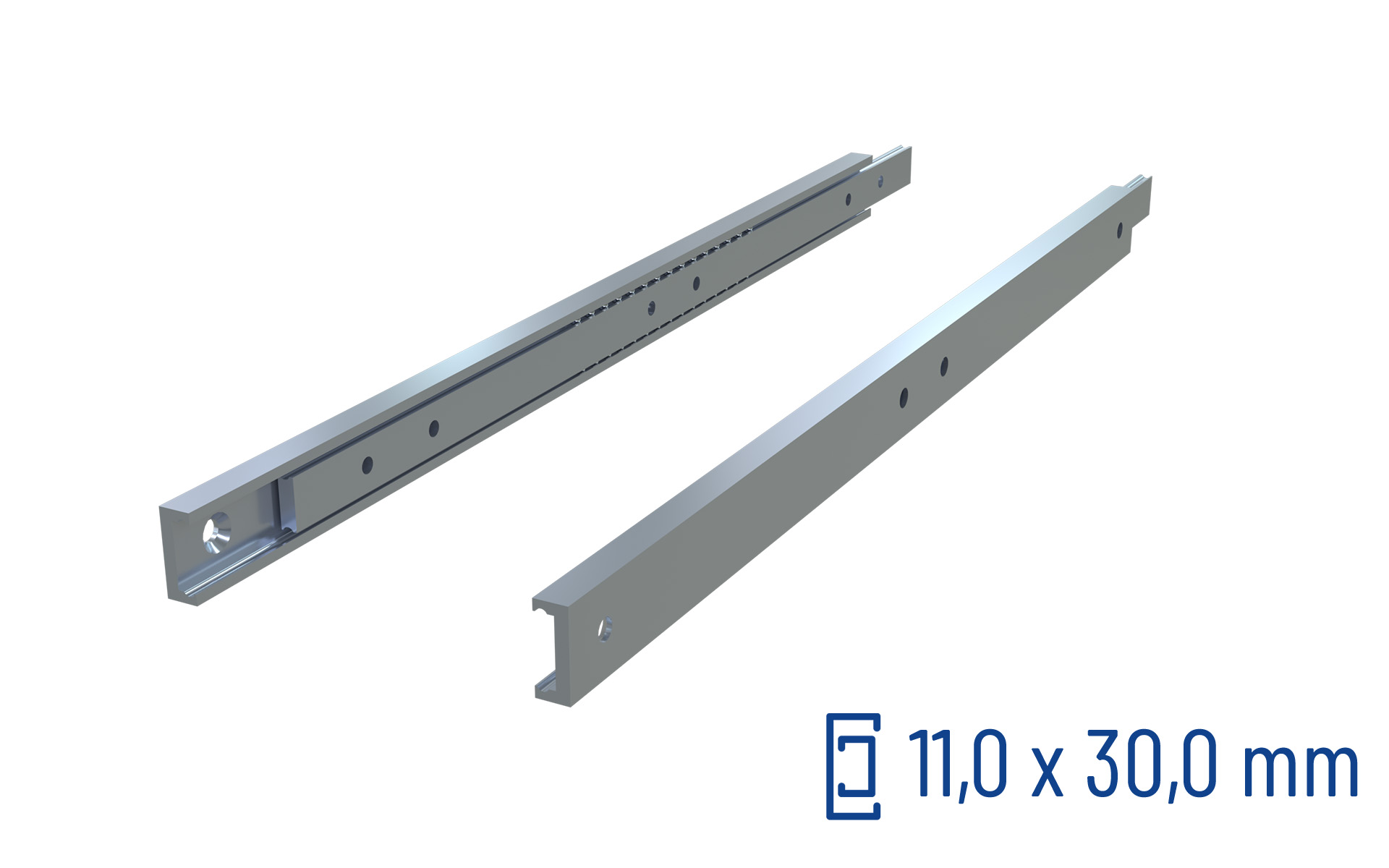

SCHOCK® Ultra-Schwerlast OWST-30

Die CNC-gefräste SCHOCK® Ultra-Schwerlast Teleskopschiene OWST-30 bietet teilauszug für anspruchsvolle Anwendungen im Maschinen-, Anlagen- und Fahrzeugbau. Wählen Sie die Schienenlänge passend zu Ihrem Bauraum und der erforderlichen Tragkraft.

Eigenschaften der Serie

• Tragkraft bis 280 kg/Paar

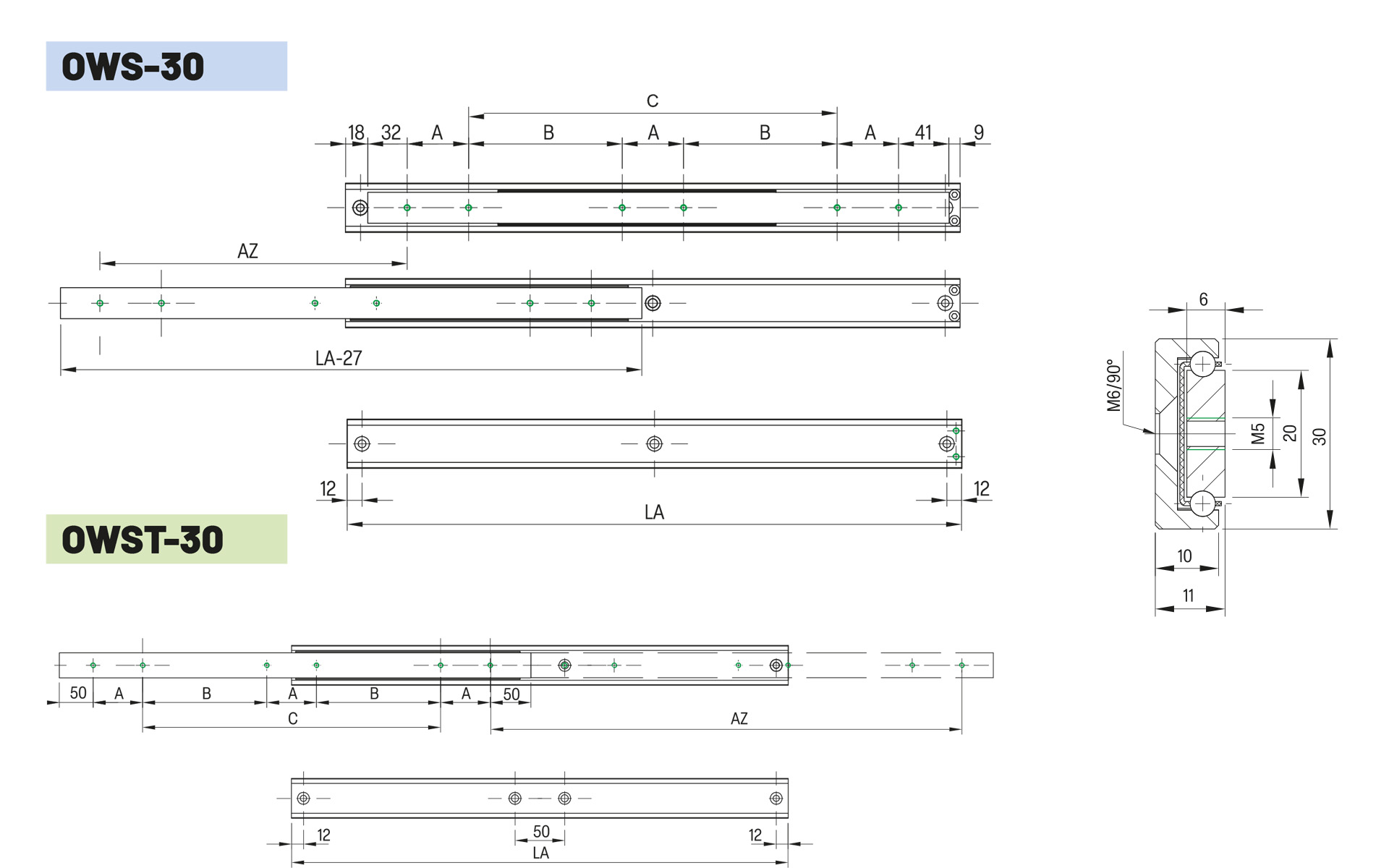

• Querschnitt 11,0 × 30,0 mm
• Beidseitig ausziehbar
• Stahl (C45E+C) einzelverzinkt
• CNC-gefräste Laufbahnen

Die Profile bestehen aus Stahl C45E+C und werden einzeln verzinkt. CNC-gefräste und lasergehärtete Laufbahnen unterstützen einen präzisen Lauf und eine hohe Verschleißfestigkeit.

Auswahl und Montage

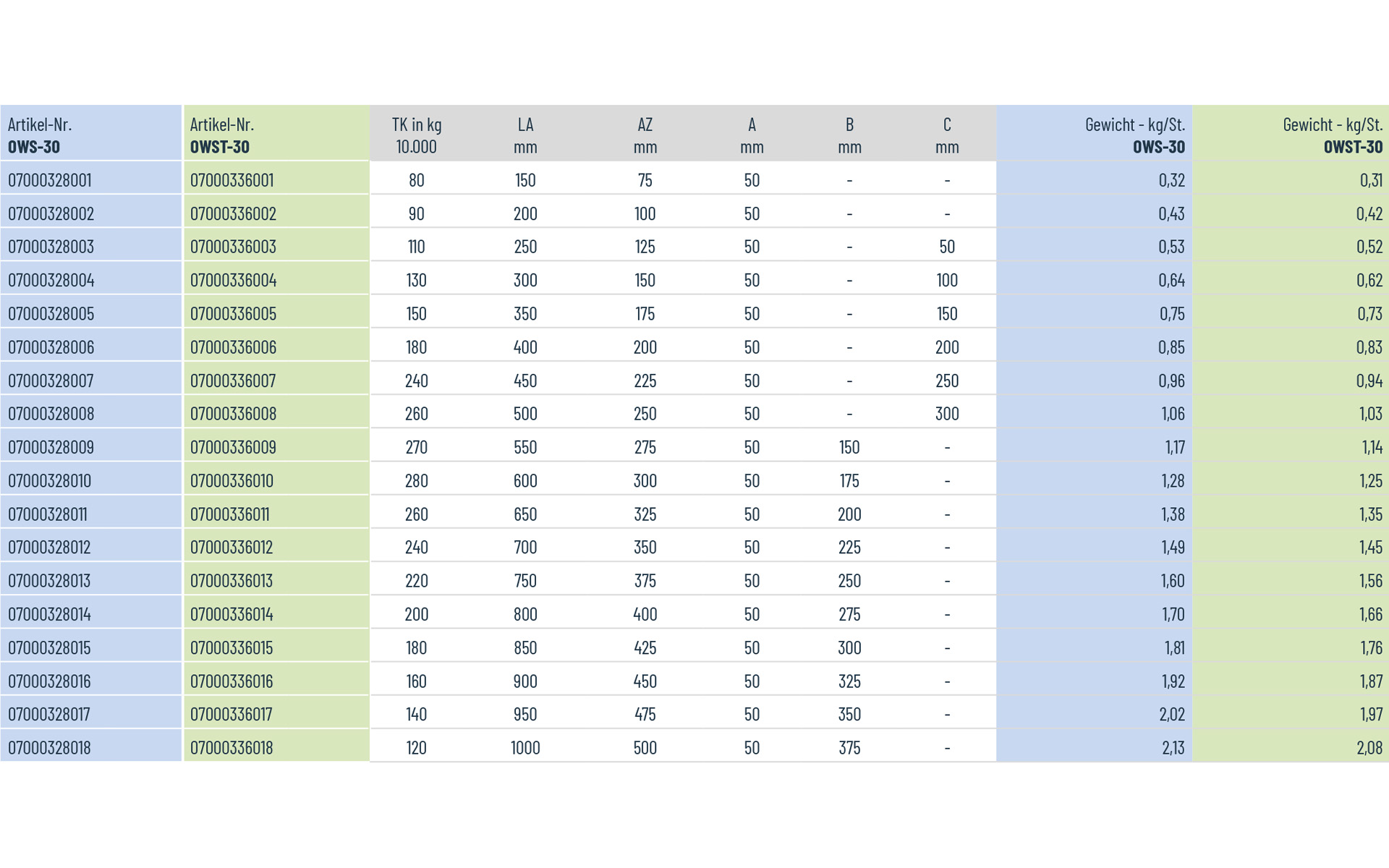

Die Tragkraft und der Auszugsweg hängen von der gewählten Variante ab. Wählen Sie eine Schienenlänge, um die zugehörigen Werte unter „Technische Daten“ anzuzeigen.

Die angegebenen Tragkräfte gelten für ein vertikal montiertes Schienenpaar mit gleichmäßig verteilter Last und bei Verwendung aller vorgesehenen Befestigungspositionen. Bei horizontaler Flachmontage kann sich die Tragkraft um bis zu 75 % verringern.

Einsatztemperatur gemäß den vorhandenen Produktangaben: −40 °C bis +200 °C.
