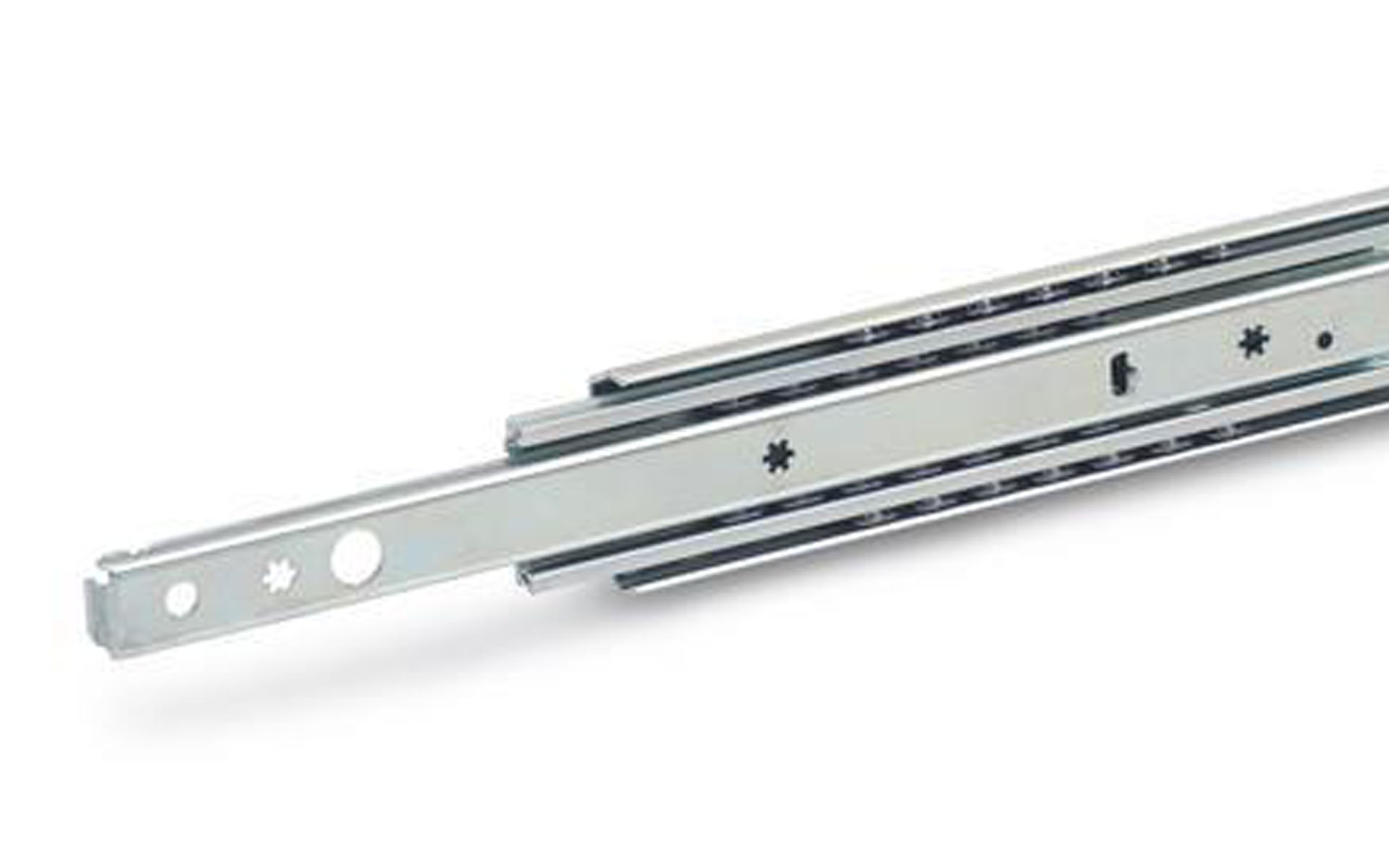

Ganter GN 1424 – Vollauszug mit gedämpftem Selbsteinzug

Die kugelgeführten Schienen ziehen den Auszug auf den letzten 40 mm selbsttätig in die geschlossene Position. Die Dämpfung bremst dabei die Bewegung für ein sanftes Schließen.

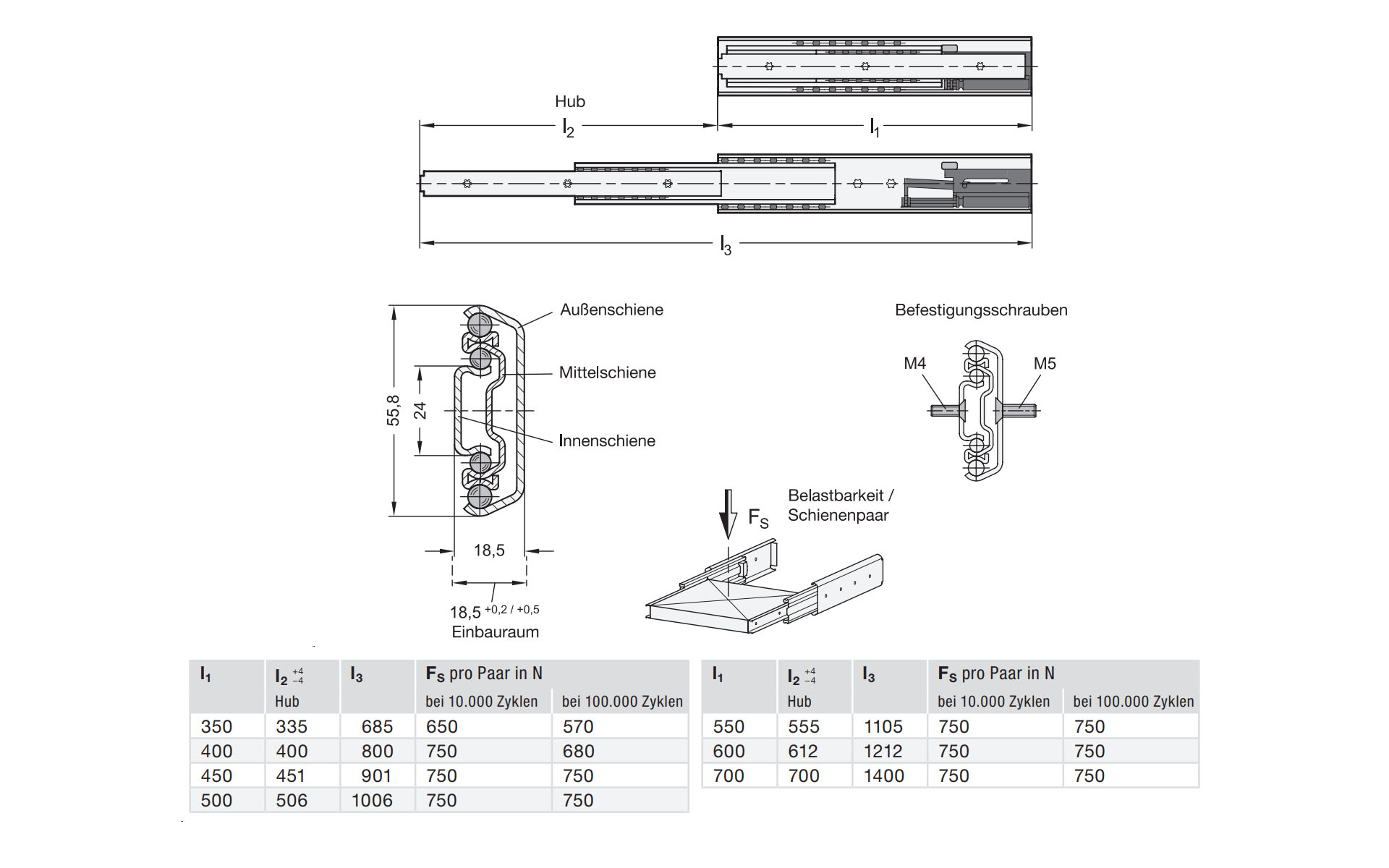

Sieben Längen von 350 bis 700 mm bieten Auszugswege von 335 bis 700 mm. Der tatsächliche Hub variiert mit der Ausführung und wird in der technischen Tabelle für die gewählte Variante angezeigt.

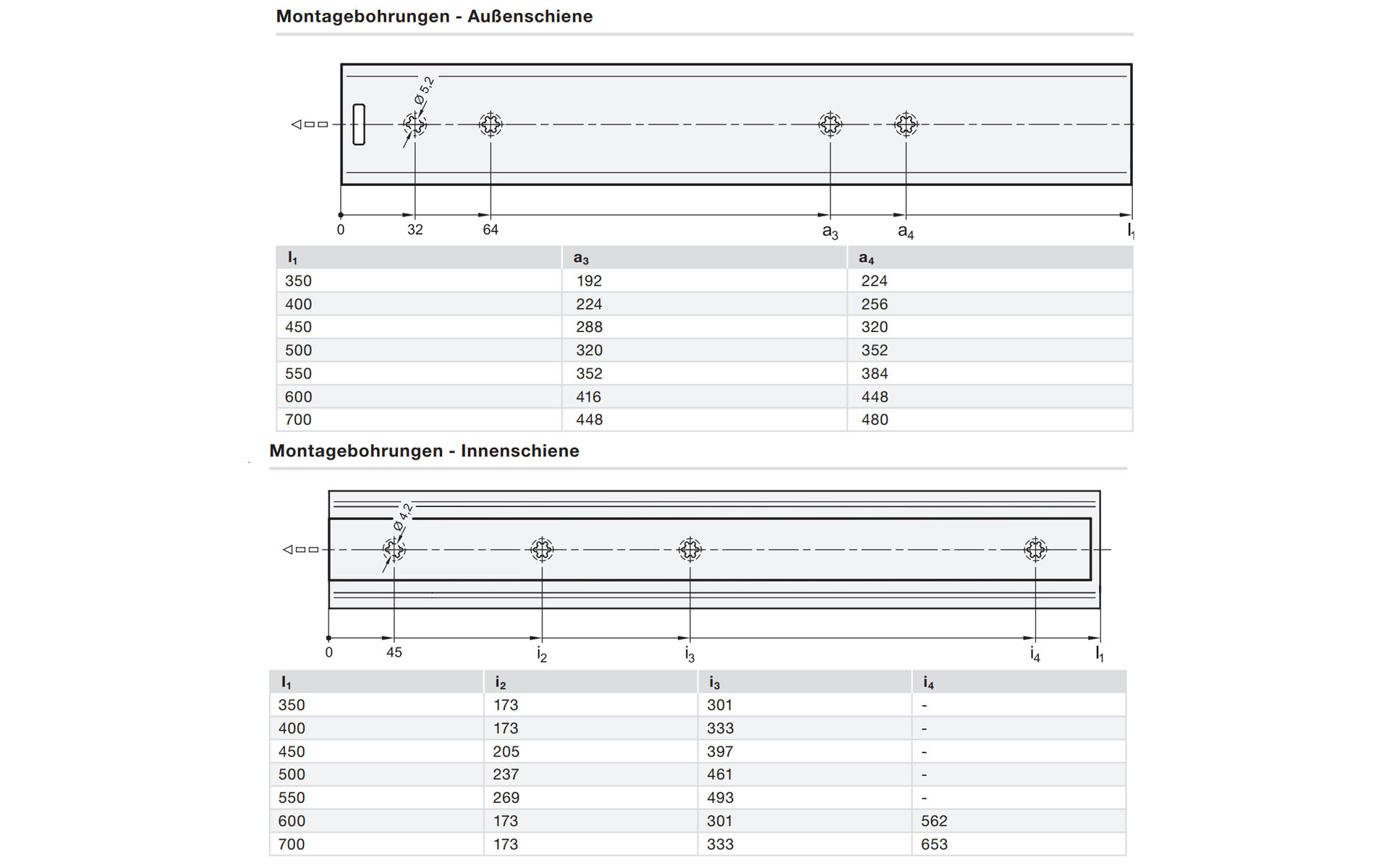

Das verzinkte, blau passivierte Stahlprofil hat eine Einbaubreite von 18,5 mm und eine Höhe von 55,8 mm. Die Montage erfolgt vertikal im Paar über Senkbohrungen, links oder rechts am Auszug. Alle vorgesehenen Befestigungspunkte verwenden und die Last gleichmäßig verteilen.

Stoppgummis mildern den Endanschlag. Größere Kräfte in Auszugsrichtung müssen zusätzliche externe Anschläge aufnehmen. Beim Erreichen des Selbsteinzugs die Schließgeschwindigkeit auf höchstens 0,15 m/s begrenzen.

Die 350-mm-Ausführung trägt 65 kg/Paar, die übrigen Längen 75 kg/Paar. Das Eigengewicht ist längenabhängig. Bestellmenge 1 entspricht zwei Schienen; Preis und Gewicht beziehen sich auf das Paar.
