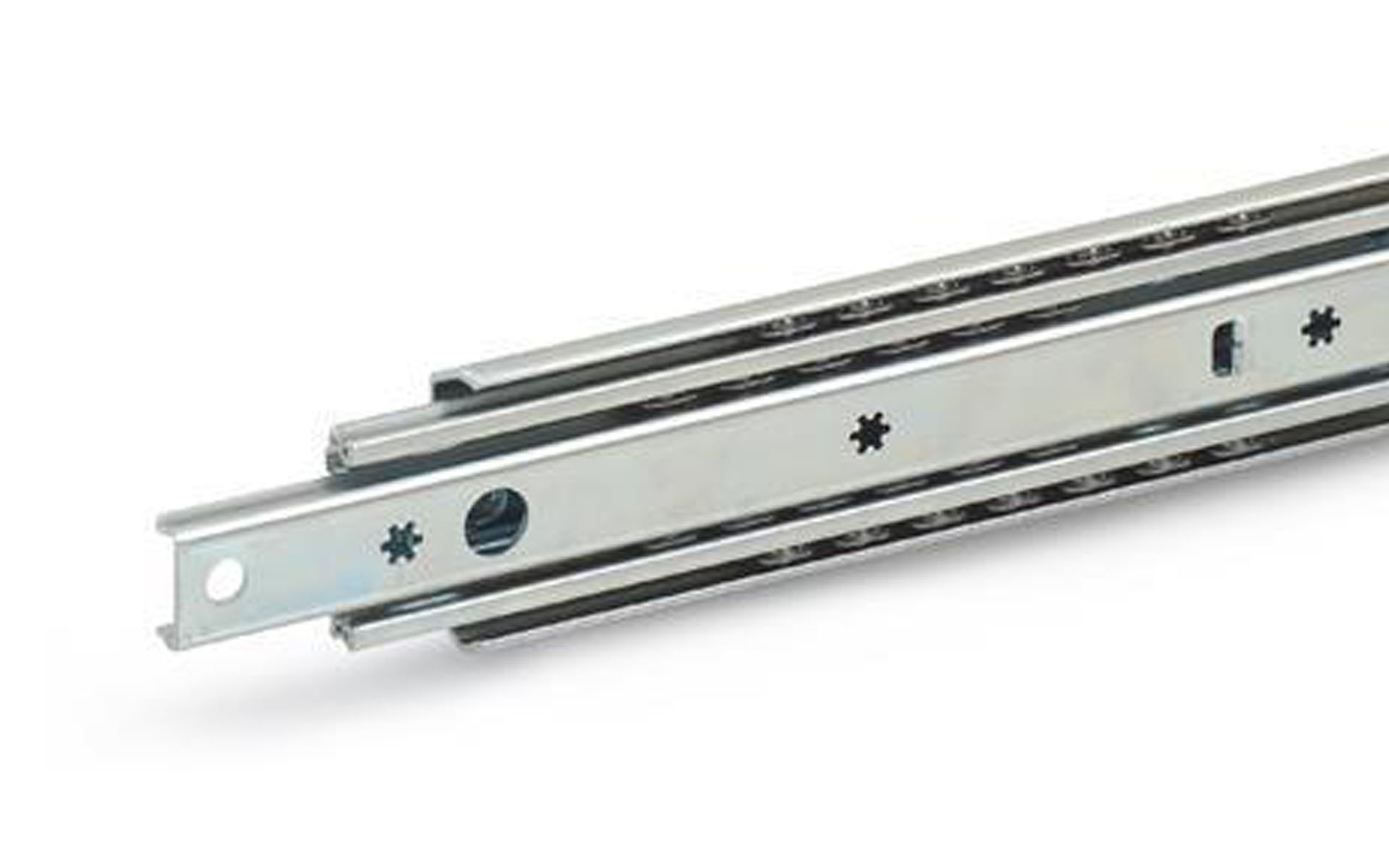

Ganter GN 1422 – Vollauszug mit Selbsteinzug

Die integrierte Einzugsmechanik zieht den Auszug auf den letzten 22 mm selbsttätig in die geschlossene Position und hält ihn dort. Beim Öffnen wird die Haltekraft überwunden. Der Selbsteinzug arbeitet ohne Dämpfung.

Neun Längen von 300 bis 800 mm stehen zur Auswahl. Bei der 300-mm-Ausführung beträgt der Auszugsweg 285 mm, bei allen anderen Varianten entspricht er der Schienenlänge.

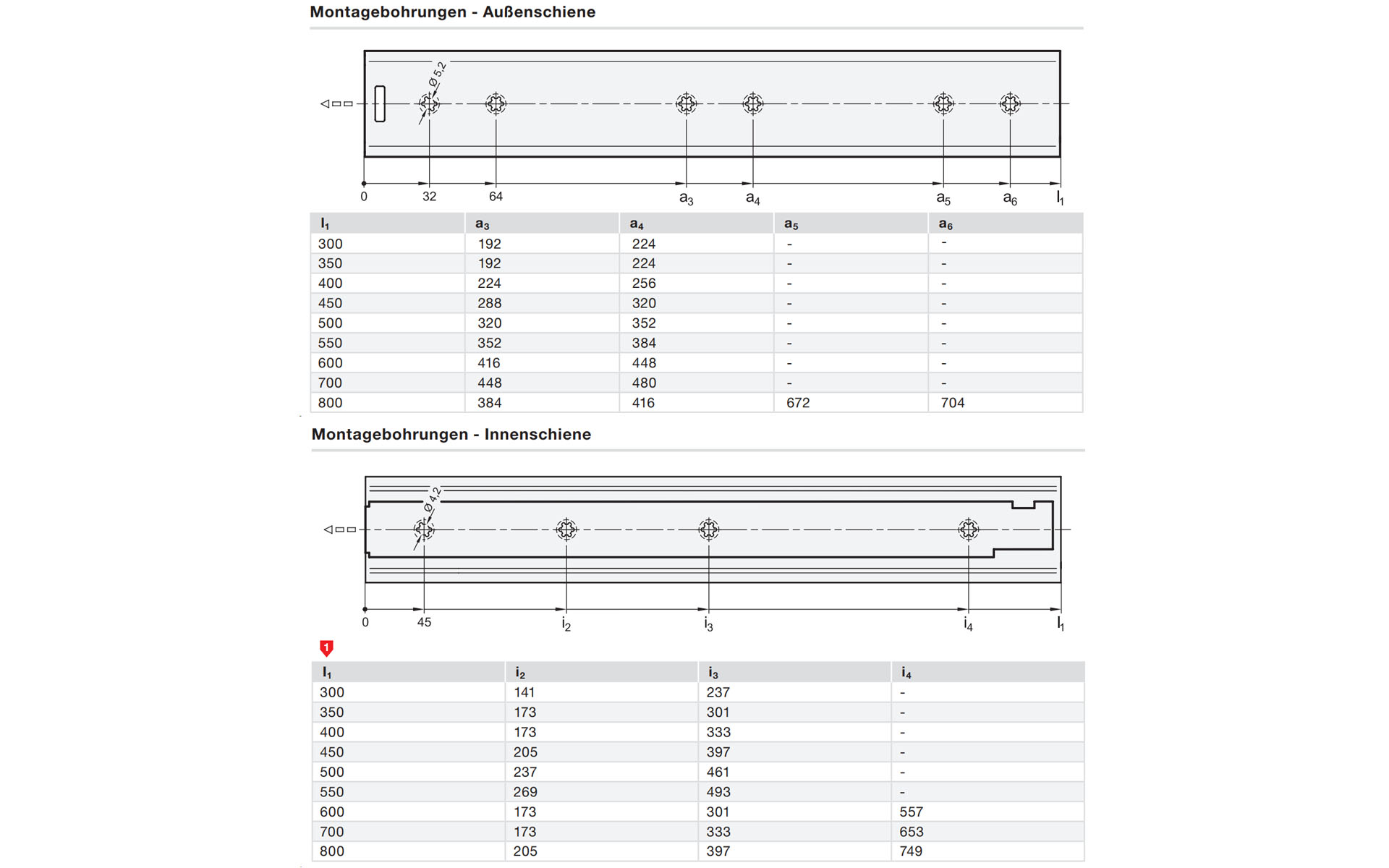

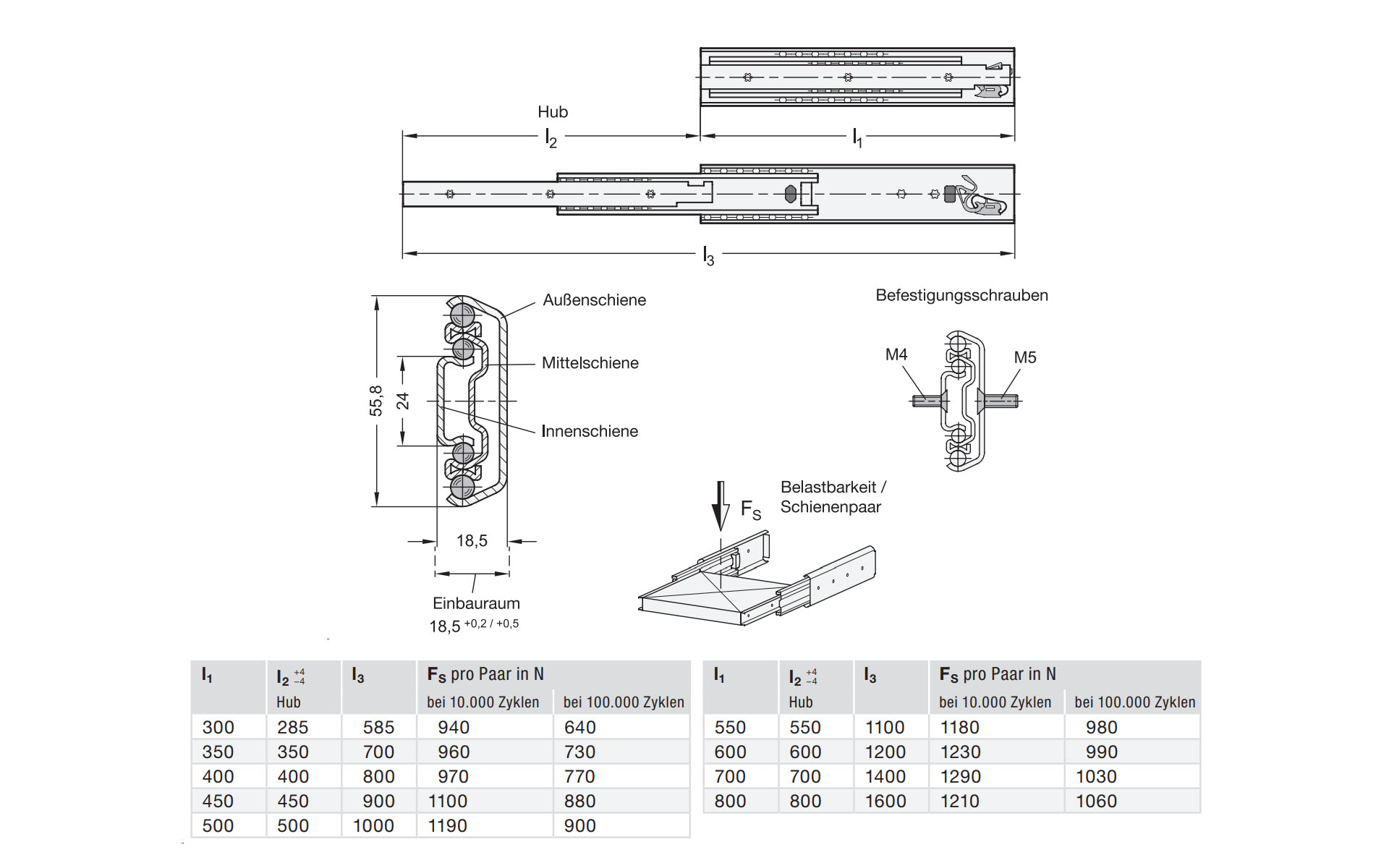

Das verzinkte Stahlprofil misst 18,5 mm in der Einbaubreite und 55,8 mm in der Höhe. Die Schienen werden vertikal als Paar montiert, links oder rechts am Auszug. Die Befestigung erfolgt über Senkbohrungen.

Alle vorgesehenen Befestigungspunkte nutzen und die Last gleichmäßig verteilen. Stoppgummis mildern den Endanschlag. Größere Kräfte in Auszugsrichtung müssen externe Anschläge aufnehmen.

Tragkraft und Eigengewicht sind längenabhängig. Die technische Tabelle zeigt die Werte der gewählten Variante. Bestellmenge 1 entspricht zwei Schienen; Preis und Gewicht gelten je Paar.
