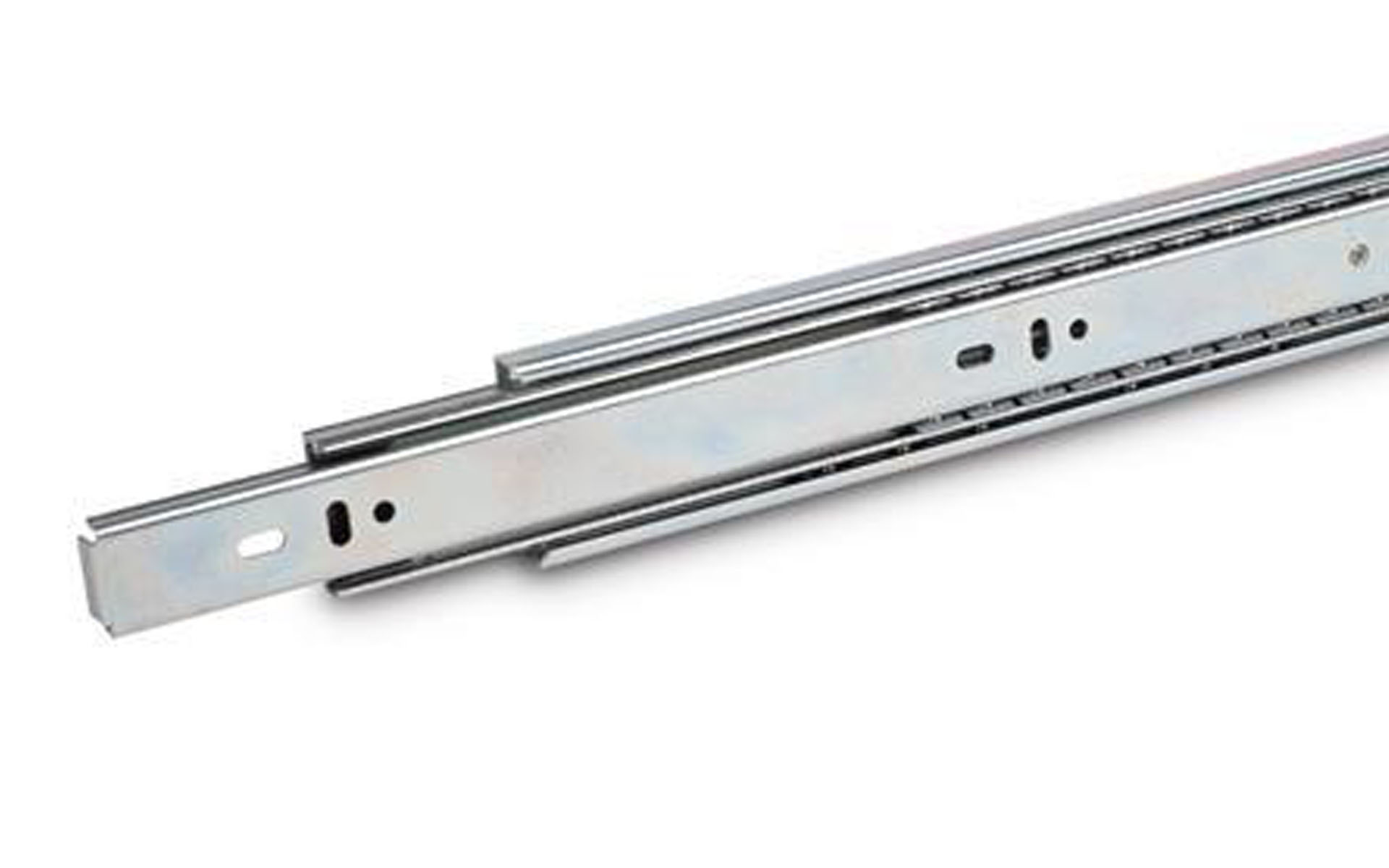

Ganter GN 1418 – Vollauszug für grifflose Auszüge

Ein Druck auf die Front löst die Öffnungsmechanik aus. Die Schublade wird anschließend etwa 42 mm vorgeschoben und kann von Hand vollständig geöffnet werden. Für die Konstruktion sind der Betätigungsweg und ausreichend Freiraum an der Front zu berücksichtigen.

Die Schnelltrennung erlaubt das Herausnehmen der Innenschiene über einen Entriegelungshebel. Das erleichtert Montage und Wartung. Stoppgummis mildern das Anschlagen in der Endlage.

Sieben Längen von 350 bis 650 mm stehen zur Auswahl. Der Auszugsweg entspricht jeweils der Schienenlänge. Das Profil besteht aus verzinktem, blau passiviertem Stahl und misst 12,7 × 45,4 mm.

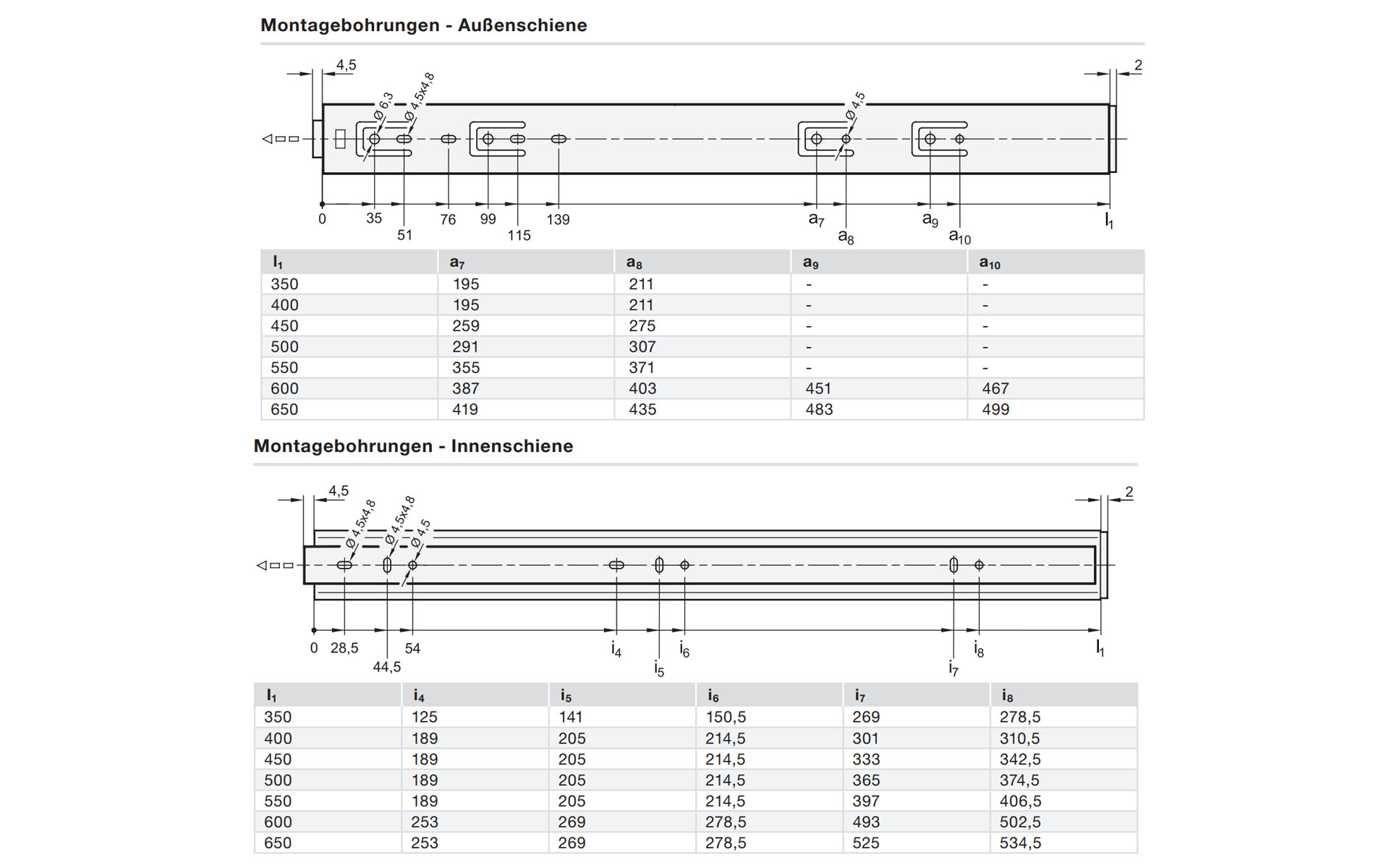

Die Schienen werden vertikal im Paar montiert. Alle vorgesehenen Befestigungspunkte verwenden und die Last gleichmäßig verteilen. Größere Kräfte in Auszugsrichtung sind durch externe Anschläge aufzunehmen. Beim Schließen auf den letzten 42 mm die Geschwindigkeit auf höchstens 0,15 m/s begrenzen; die Drucköffnung ist kein gedämpfter Selbsteinzug.

Tragkraft und Eigengewicht hängen von der gewählten Länge ab. Bestellmenge 1 entspricht zwei Schienen; Preis und Gewicht gelten je Paar. Die technische Tabelle zeigt die ausgewählte Variante.
