Ganter GN 1404 – Teilauszug mit Zuhaltung

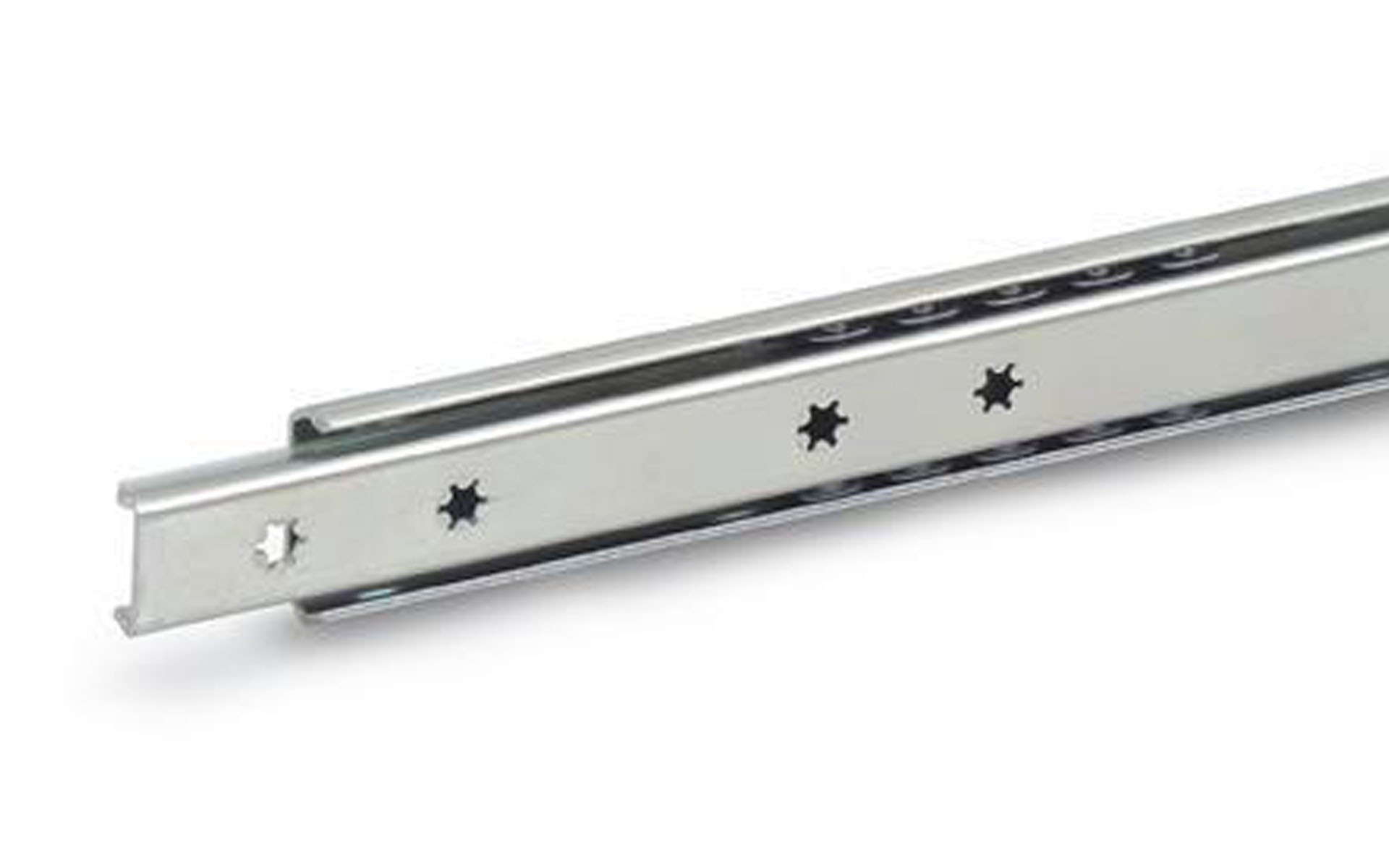

Die kugelgeführte Schiene aus verzinktem Stahl unterstützt Auszüge mit begrenztem Öffnungsweg. Sieben Längen von 300 bis 700 mm bieten Hübe von 205 bis 541 mm.
Stoppgummis federn beide Endlagen ab. Eine leichte Haltekraft in geschlossener Position wirkt unbeabsichtigtem Öffnen entgegen und lässt sich beim Ziehen überwinden. Funktion: weicher Endanschlag und Zuhaltung.

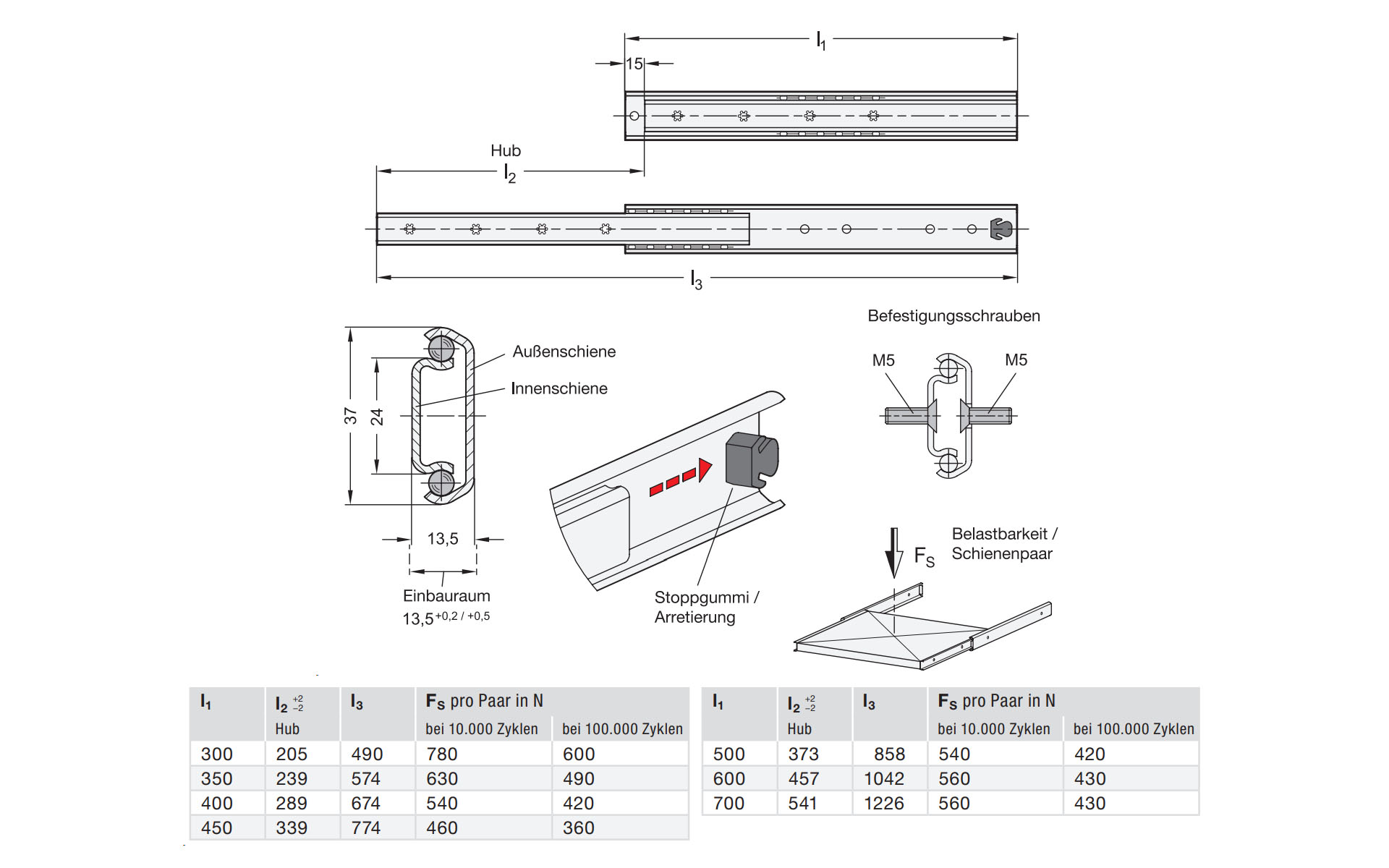

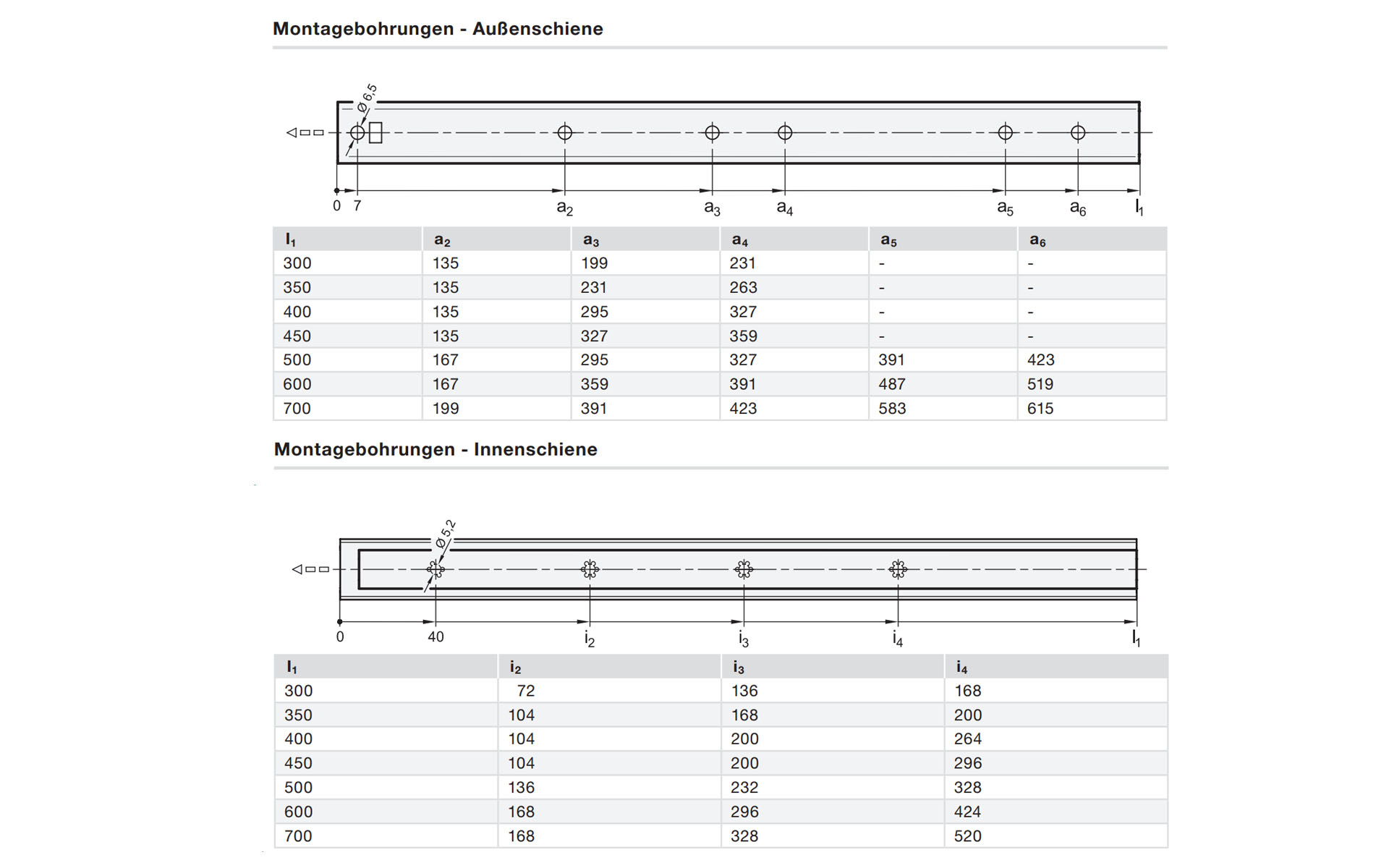

Die Montage erfolgt vertikal als Schienenpaar, wahlweise links oder rechts. Die Einbaubreite beträgt 13,5 mm, die Profilhöhe 37,0 mm. Außen sind Durchgangsbohrungen, innen Senkbohrungen vorgesehen. Alle Befestigungspunkte nutzen und die Last gleichmäßig verteilen.
Tragkraft und Eigengewicht hängen von der Länge ab; die technische Tabelle zeigt die ausgewählte Variante. Größere Kräfte in Auszugsrichtung müssen zusätzliche externe Anschläge aufnehmen.
Bestellmenge 1 entspricht zwei Schienen. Preis und Gewicht beziehen sich auf das Paar.
