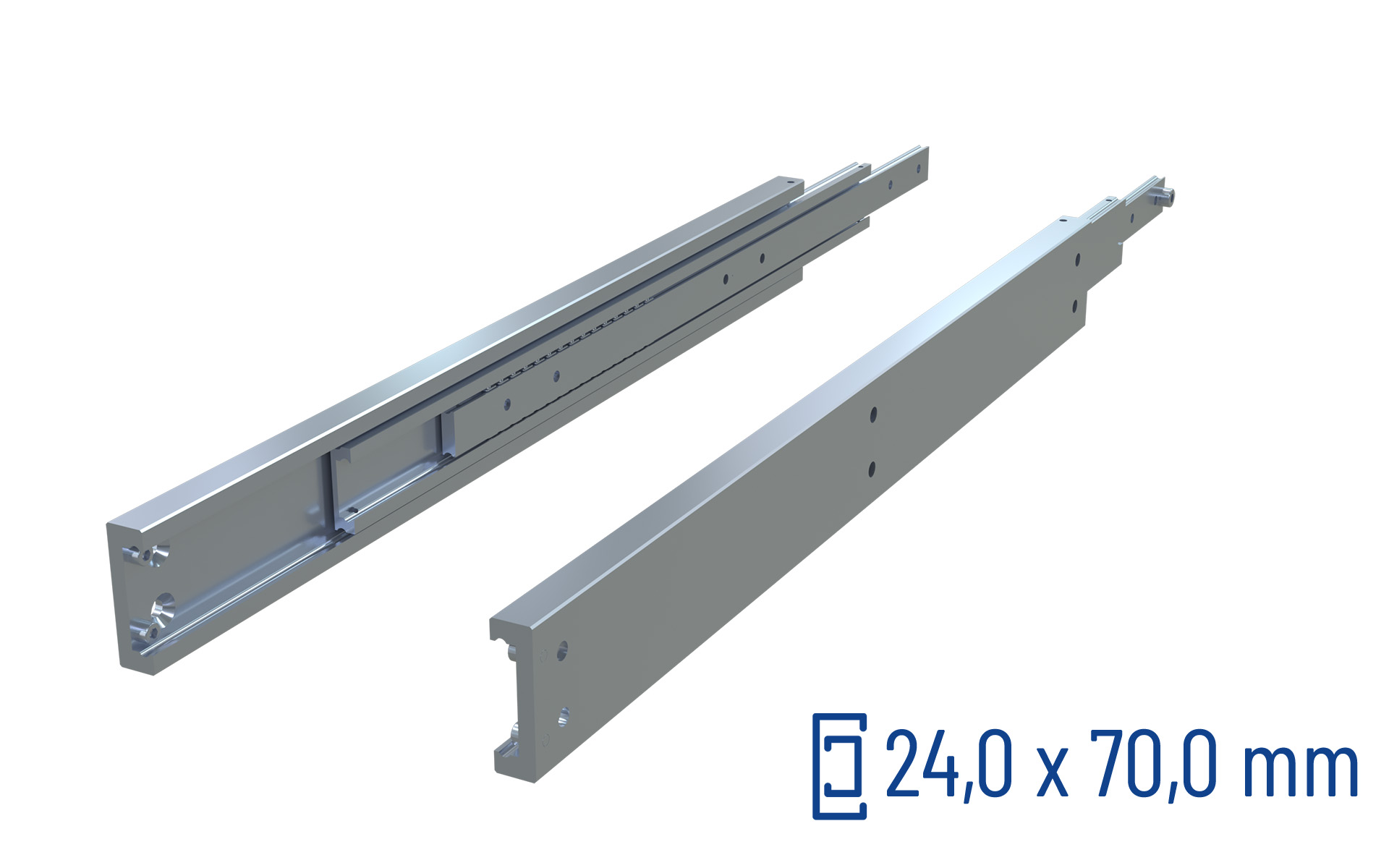

CNC-gefräste Teleskopschiene Vollauszug TSR-70, bis 435 kg/Paar

SCHOCK® Ultra-Schwerlast Teleskopschiene TSR-70 – Vollauszug – bis 435 kg/Paar

Preisspanne: 242,57 € bis 757,05 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten

Tragkraft bis 435 kg/Paar
Querschnitt 24,0 × 70,0 mm
Einseitig ausziehbar
Stahl (C45E+C) einzelverzinkt
CNC-gefräste Laufbahnen

Schienenlänge

Zurücksetzen

Artikelnummer: SCHOCK-SERIE-TSR70-CNC Kategorie: Vollauszüge Marke: CNC-gefräst

Vorlaufzeit bis Versand: 2–3 Arbeitstage

Produktdatenblatt

Datenblatt als PDF öffnen

SCHOCK® Ultra-Schwerlast TSR-70

Die CNC-gefräste SCHOCK® Ultra-Schwerlast Teleskopschiene TSR-70 bietet vollauszug für anspruchsvolle Anwendungen im Maschinen-, Anlagen- und Fahrzeugbau. Wählen Sie die Schienenlänge passend zu Ihrem Bauraum und der erforderlichen Tragkraft.

Eigenschaften der Serie

Tragkraft bis 435 kg/Paar
Querschnitt 24,0 × 70,0 mm
Einseitig ausziehbar
Stahl (C45E+C) einzelverzinkt
CNC-gefräste Laufbahnen

Die Profile bestehen aus Stahl C45E+C und werden einzeln verzinkt. CNC-gefräste und lasergehärtete Laufbahnen unterstützen einen präzisen Lauf und eine hohe Verschleißfestigkeit.

Auswahl und Montage

Die Tragkraft und der Auszugsweg hängen von der gewählten Variante ab. Wählen Sie eine Schienenlänge, um die zugehörigen Werte unter „Technische Daten“ anzuzeigen.

Die angegebenen Tragkräfte gelten für ein vertikal montiertes Schienenpaar mit gleichmäßig verteilter Last und bei Verwendung aller vorgesehenen Befestigungspositionen. Bei horizontaler Flachmontage kann sich die Tragkraft um bis zu 75 % verringern.

Einsatztemperatur gemäß den vorhandenen Produktangaben: −40 °C bis +200 °C.

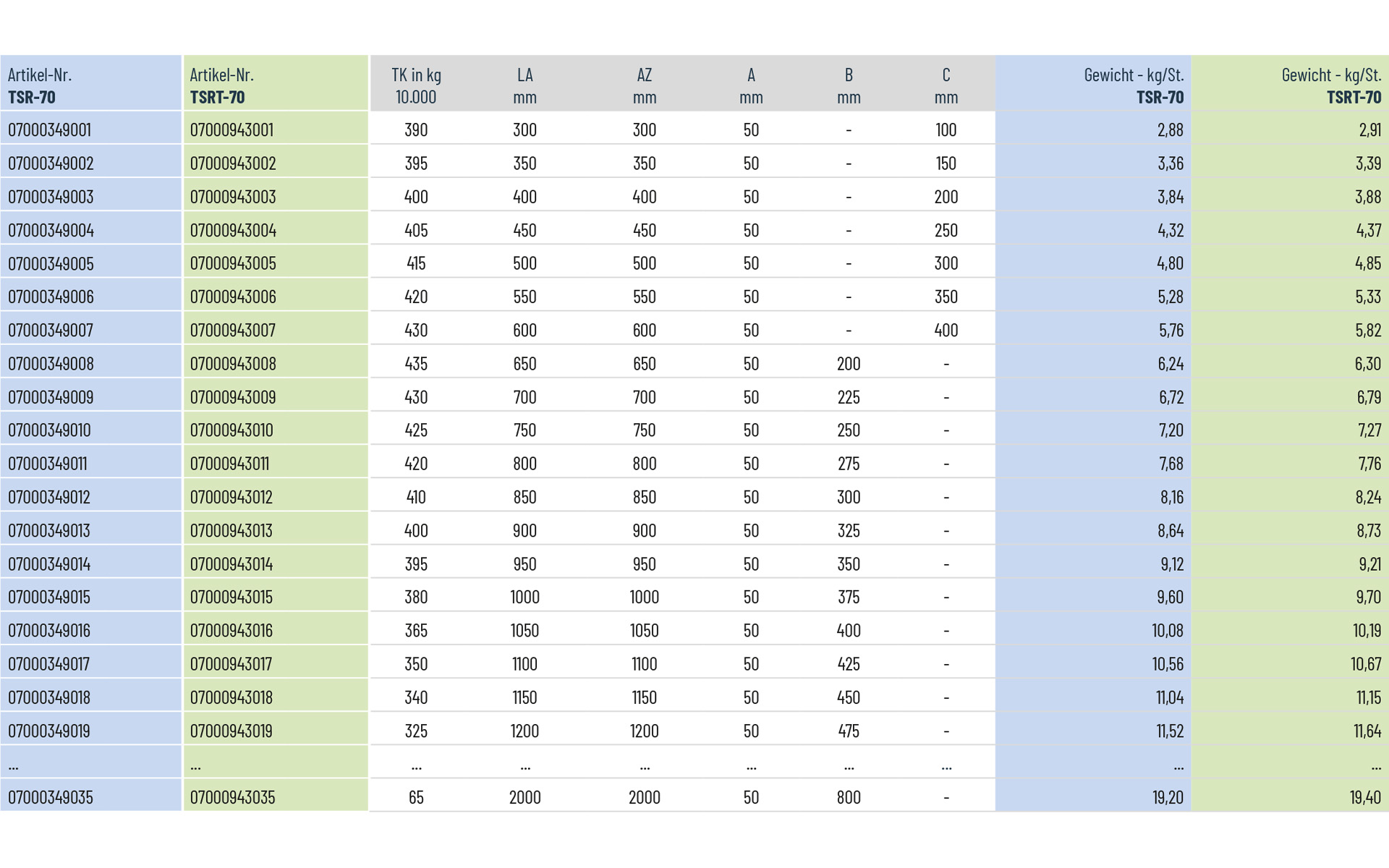

Gewicht	n. v.
Maße	n. v.
Schienenlänge	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 1650 mm, 1700 mm, 1750 mm, 1800 mm, 1850 mm, 1900 mm, 1950 mm, 2000 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Auszugsart	Vollauszug
Tragkraft	105 kg/Paar, 125 kg/Paar, 145 kg/Paar, 165 kg/Paar, 185 kg/Paar, 200 kg/Paar, 215 kg/Paar, 230 kg/Paar, 245 kg/Paar, 260 kg/Paar, 270 kg/Paar, 280 kg/Paar, 290 kg/Paar, 310 kg/Paar, 325 kg/Paar, 340 kg/Paar, 350 kg/Paar, 365 kg/Paar, 380 kg/Paar, 390 kg/Paar, 395 kg/Paar, 400 kg/Paar, 405 kg/Paar, 410 kg/Paar, 415 kg/Paar, 420 kg/Paar, 425 kg/Paar, 430 kg/Paar, 435 kg/Paar, 65 kg/Paar, 85 kg/Paar
Auszugsweg	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 1650 mm, 1700 mm, 1750 mm, 1800 mm, 1850 mm, 1900 mm, 1950 mm, 2000 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Einbaubreite	24 mm
Querschnitt	24,0 × 70,0 mm
Material	CNC-gefräst – Stahl (C45E+C) einzelverzinkt

Datenblätter

PDF-Datenblätter zur Produktserie. Der Download oberhalb zeigt das Datenblatt Ihrer ausgewählten Variante.

07000349000.pdf – PDF öffnen
