CNC-gefräste Teleskopschiene Überauszug 200% DDTS-150, bis 1540 kg/Paar

SCHOCK® Ultra-Schwerlast Teleskopschiene DDTS-150 – Überauszug 200% – bis 1540 kg/Paar

Preisspanne: 712,65 € bis 4.367,12 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten

Tragkraft bis 1540 kg/Paar
Querschnitt 110,0 × 150,0 mm
Einseitig ausziehbar
Stahl (C45E+C) einzelverzinkt
CNC-gefräste Laufbahnen

Schienenlänge

Zurücksetzen

Artikelnummer: SCHOCK-SERIE-DDTS150-CNC Kategorie: Überauszüge Marke: CNC-gefräst

Vorlaufzeit bis Versand: 2–3 Arbeitstage

Produktdatenblatt

Datenblatt als PDF öffnen

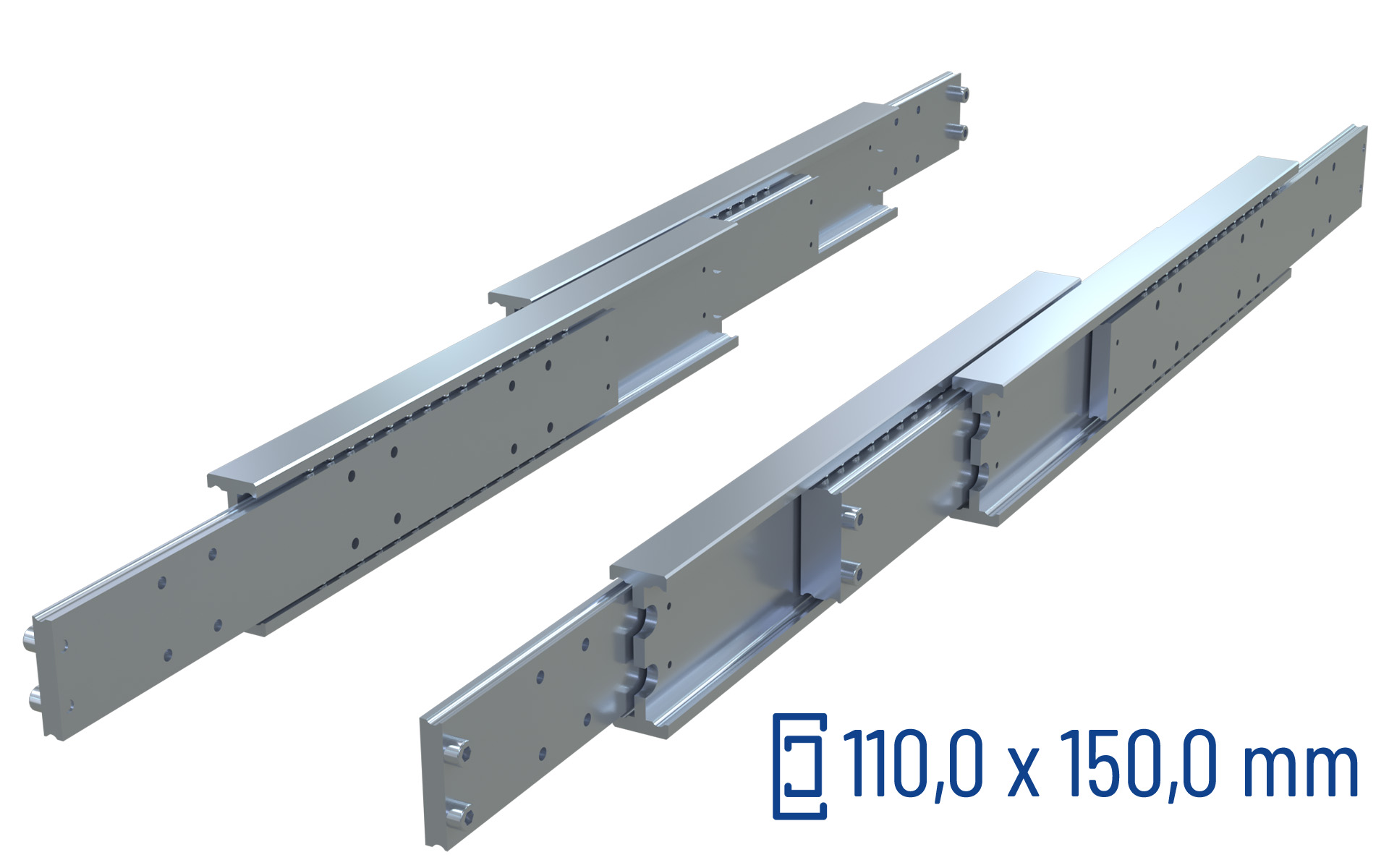

SCHOCK® Ultra-Schwerlast DDTS-150

Die CNC-gefräste SCHOCK® Ultra-Schwerlast Teleskopschiene DDTS-150 bietet überauszug 200% für anspruchsvolle Anwendungen im Maschinen-, Anlagen- und Fahrzeugbau. Wählen Sie die Schienenlänge passend zu Ihrem Bauraum und der erforderlichen Tragkraft.

Eigenschaften der Serie

Tragkraft bis 1540 kg/Paar
Querschnitt 110,0 × 150,0 mm
Einseitig ausziehbar
Stahl (C45E+C) einzelverzinkt
CNC-gefräste Laufbahnen

Die Profile bestehen aus Stahl C45E+C und werden einzeln verzinkt. CNC-gefräste und lasergehärtete Laufbahnen unterstützen einen präzisen Lauf und eine hohe Verschleißfestigkeit.

Auswahl und Montage

Die Tragkraft und der Auszugsweg hängen von der gewählten Variante ab. Wählen Sie eine Schienenlänge, um die zugehörigen Werte unter „Technische Daten“ anzuzeigen.

Die angegebenen Tragkräfte gelten für ein vertikal montiertes Schienenpaar mit gleichmäßig verteilter Last und bei Verwendung aller vorgesehenen Befestigungspositionen. Bei horizontaler Flachmontage kann sich die Tragkraft um bis zu 75 % verringern.

Einsatztemperatur gemäß den vorhandenen Produktangaben: −40 °C bis +200 °C.

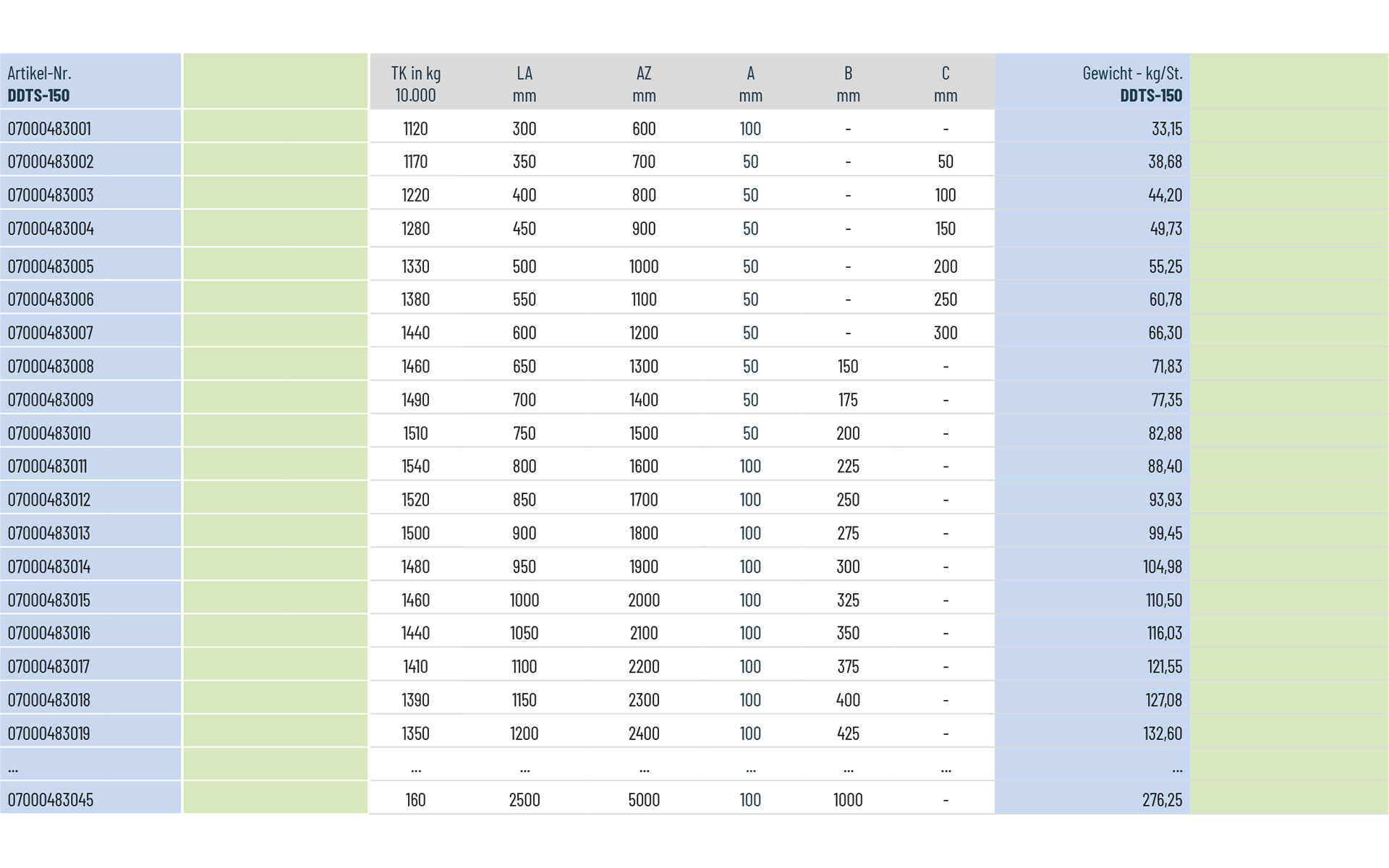

Gewicht	n. v.
Maße	n. v.
Schienenlänge	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 1650 mm, 1700 mm, 1750 mm, 1800 mm, 1850 mm, 1900 mm, 1950 mm, 2000 mm, 2050 mm, 2100 mm, 2150 mm, 2200 mm, 2250 mm, 2300 mm, 2350 mm, 2400 mm, 2450 mm, 2500 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Auszugsart	Überauszug 200%
Tragkraft	1000 kg/Paar, 1060 kg/Paar, 1100 kg/Paar, 1120 kg/Paar, 1130 kg/Paar, 1160 kg/Paar, 1170 kg/Paar, 1180 kg/Paar, 1200 kg/Paar, 1220 kg/Paar, 1225 kg/Paar, 1250 kg/Paar, 1275 kg/Paar, 1280 kg/Paar, 1300 kg/Paar, 1330 kg/Paar, 1350 kg/Paar, 1380 kg/Paar, 1390 kg/Paar, 1410 kg/Paar, 1440 kg/Paar, 1460 kg/Paar, 1480 kg/Paar, 1490 kg/Paar, 1500 kg/Paar, 1510 kg/Paar, 1520 kg/Paar, 1540 kg/Paar, 160 kg/Paar, 220 kg/Paar, 280 kg/Paar, 340 kg/Paar, 400 kg/Paar, 460 kg/Paar, 520 kg/Paar, 580 kg/Paar, 640 kg/Paar, 700 kg/Paar, 760 kg/Paar, 820 kg/Paar, 880 kg/Paar, 940 kg/Paar
Auszugsweg	1000 mm, 1100 mm, 1200 mm, 1300 mm, 1400 mm, 1500 mm, 1600 mm, 1700 mm, 1800 mm, 1900 mm, 2000 mm, 2100 mm, 2200 mm, 2300 mm, 2400 mm, 2500 mm, 2600 mm, 2700 mm, 2800 mm, 2900 mm, 3000 mm, 3100 mm, 3200 mm, 3300 mm, 3400 mm, 3500 mm, 3600 mm, 3700 mm, 3800 mm, 3900 mm, 4000 mm, 4100 mm, 4200 mm, 4300 mm, 4400 mm, 4500 mm, 4600 mm, 4700 mm, 4800 mm, 4900 mm, 5000 mm, 600 mm, 700 mm, 800 mm, 900 mm
Einbaubreite	110 mm
Querschnitt	110,0 × 150,0 mm
Material	CNC-gefräst – Stahl (C45E+C) einzelverzinkt

Datenblätter

PDF-Datenblätter zur Produktserie. Der Download oberhalb zeigt das Datenblatt Ihrer ausgewählten Variante.

07000483000.pdf – PDF öffnen
