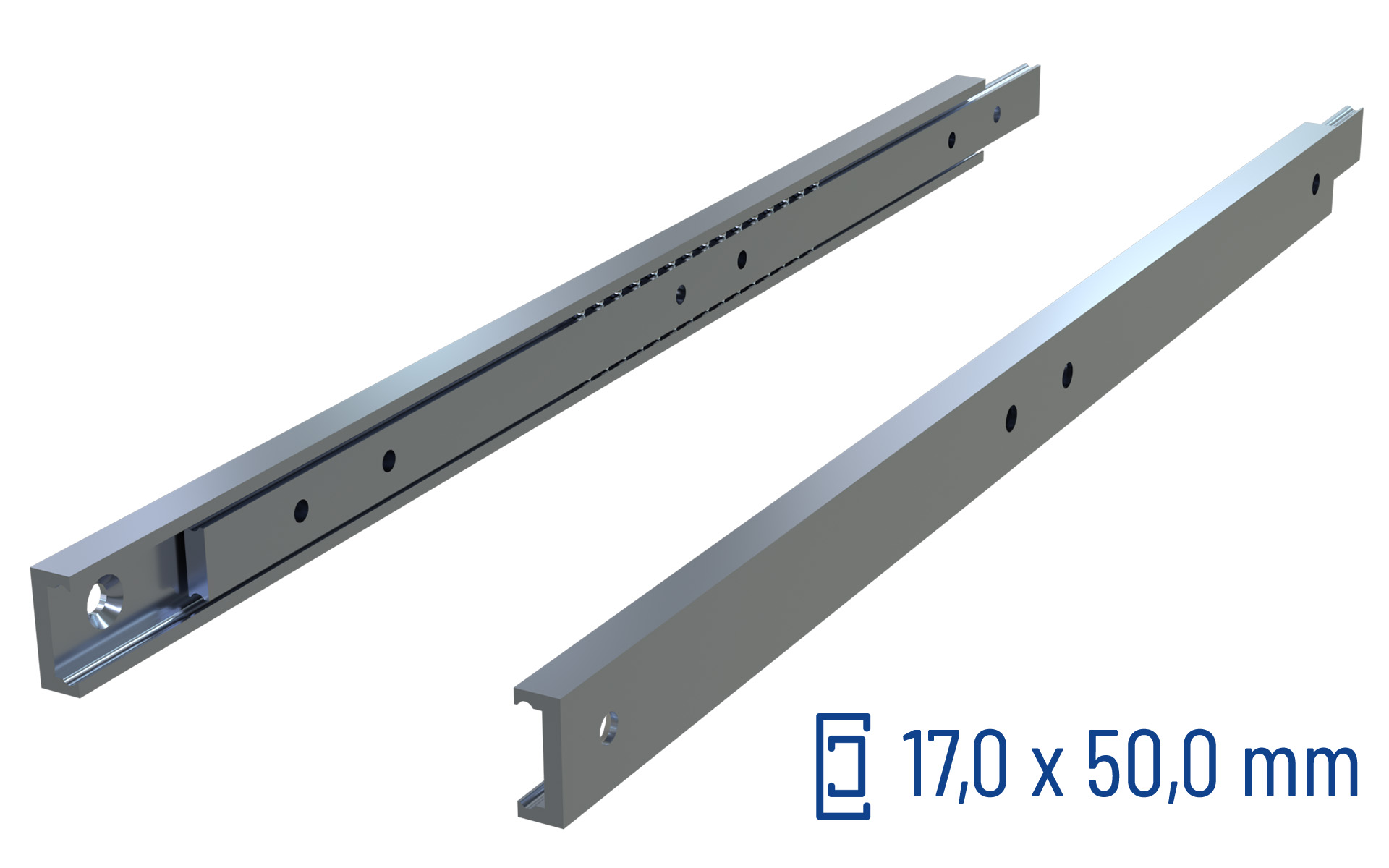

CNC-gefräste Teleskopschiene Teilauszug SOWST-50, bis 400 kg/Paar

SCHOCK® Ultra-Schwerlast Teleskopschiene SOWST-50 – Teilauszug – bis 400 kg/Paar

Preisspanne: 304,45 € bis 1.250,39 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten

Tragkraft bis 400 kg/Paar
Querschnitt 17,0 × 50,0 mm
Beidseitig ausziehbar
Edelstahl 316L
CNC-gefräste Laufbahnen

Schienenlänge

Zurücksetzen

Artikelnummer: SCHOCK-SERIE-SOWST50-CNC Kategorie: Teilauszüge Marke: CNC-gefräst

Vorlaufzeit bis Versand: 2–3 Arbeitstage

Produktdatenblatt

Datenblatt als PDF öffnen

SCHOCK® Ultra-Schwerlast SOWST-50

Die CNC-gefräste SCHOCK® Ultra-Schwerlast Teleskopschiene SOWST-50 bietet teilauszug für anspruchsvolle Anwendungen im Maschinen-, Anlagen- und Fahrzeugbau. Wählen Sie die Schienenlänge passend zu Ihrem Bauraum und der erforderlichen Tragkraft.

Eigenschaften der Serie

Tragkraft bis 400 kg/Paar
Querschnitt 17,0 × 50,0 mm
Beidseitig ausziehbar
Edelstahl 316L
CNC-gefräste Laufbahnen

Die Profile bestehen aus Edelstahl 316L. Die CNC-gefrästen Laufbahnen ermöglichen eine präzise Führung; das Material eignet sich für Anwendungen mit erhöhten Anforderungen an die Korrosionsbeständigkeit.

Auswahl und Montage

Die Tragkraft und der Auszugsweg hängen von der gewählten Variante ab. Wählen Sie eine Schienenlänge, um die zugehörigen Werte unter „Technische Daten“ anzuzeigen.

Die angegebenen Tragkräfte gelten für ein vertikal montiertes Schienenpaar mit gleichmäßig verteilter Last und bei Verwendung aller vorgesehenen Befestigungspositionen. Bei horizontaler Flachmontage kann sich die Tragkraft um bis zu 75 % verringern.

Einsatztemperatur gemäß den vorhandenen Produktangaben: −40 °C bis +200 °C.

Gewicht	n. v.
Maße	n. v.

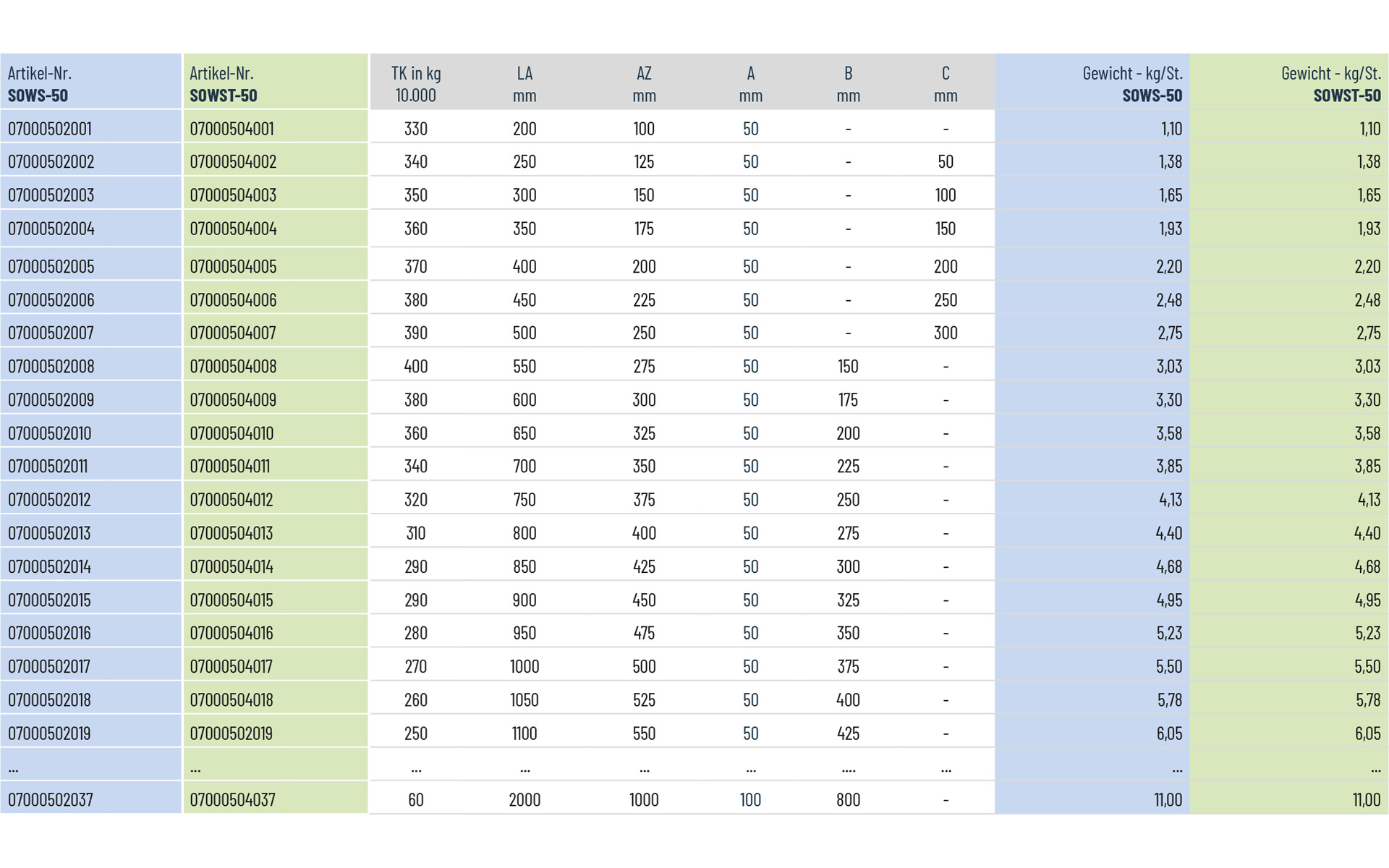

Schienenlänge	1000 mm, 1050 mm, 1100 mm, 1150 mm, 1200 mm, 1250 mm, 1300 mm, 1350 mm, 1400 mm, 1450 mm, 1500 mm, 1550 mm, 1600 mm, 1650 mm, 1700 mm, 1750 mm, 1800 mm, 1850 mm, 1900 mm, 1950 mm, 200 mm, 2000 mm, 250 mm, 300 mm, 350 mm, 400 mm, 450 mm, 500 mm, 550 mm, 600 mm, 650 mm, 700 mm, 750 mm, 800 mm, 850 mm, 900 mm, 950 mm
Auszugsart	Teilauszug
Tragkraft	100 kg/Paar, 110 kg/Paar, 120 kg/Paar, 130 kg/Paar, 140 kg/Paar, 150 kg/Paar, 160 kg/Paar, 170 kg/Paar, 180 kg/Paar, 190 kg/Paar, 200 kg/Paar, 215 kg/Paar, 230 kg/Paar, 240 kg/Paar, 250 kg/Paar, 260 kg/Paar, 270 kg/Paar, 280 kg/Paar, 290 kg/Paar, 310 kg/Paar, 320 kg/Paar, 330 kg/Paar, 340 kg/Paar, 350 kg/Paar, 360 kg/Paar, 370 kg/Paar, 380 kg/Paar, 390 kg/Paar, 400 kg/Paar, 60 kg/Paar, 70 kg/Paar, 80 kg/Paar, 90 kg/Paar
Auszugsweg	100 mm, 1000 mm, 125 mm, 150 mm, 175 mm, 200 mm, 225 mm, 250 mm, 275 mm, 300 mm, 325 mm, 350 mm, 375 mm, 400 mm, 425 mm, 450 mm, 475 mm, 500 mm, 525 mm, 550 mm, 575 mm, 600 mm, 625 mm, 650 mm, 675 mm, 700 mm, 725 mm, 750 mm, 775 mm, 800 mm, 825 mm, 850 mm, 875 mm, 900 mm, 925 mm, 950 mm, 975 mm
Einbaubreite	17 mm

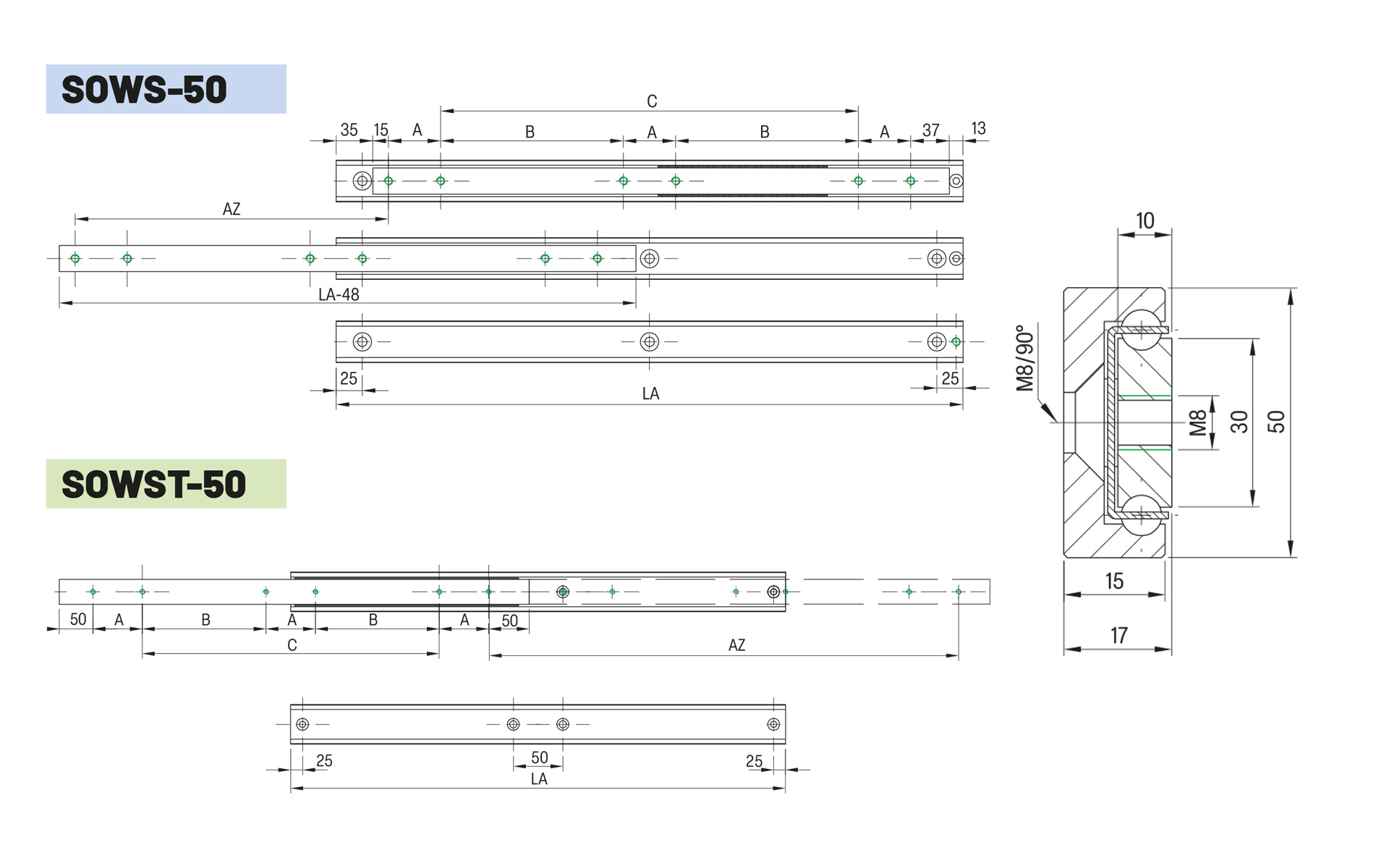

Querschnitt	17,0 × 50,0 mm
Funktion	Beidseitig ausziehbar
Material	CNC-gefräst – Edelstahl 316L

Datenblätter

PDF-Datenblätter zur Produktserie. Der Download oberhalb zeigt das Datenblatt Ihrer ausgewählten Variante.

07000504000.pdf – PDF öffnen
