Mit passendem Zubehör für Teleskopschienen ergänzen Sie Ihre SCHOCK® Select Führung für den Einbau. Hier finden Sie Plattformwinkel, Aufsteckwinkel und Montagewinkel für ausgewählte Schienenserien – mit technischen Daten, Zeichnungen und direkter Bestellmöglichkeit für Unternehmen.
Winkel und Montagezubehör auswählen
Alle 5 Ergebnisse werden angezeigt
-
Zubehör

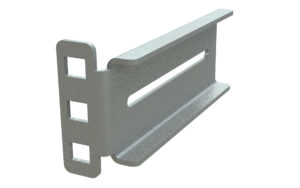

SCHOCK® 19-Zoll-Gehäuse-Montagewinkel 35 für Select Serien 2016 und 2044
Preisspanne: 5,20 € bis 7,96 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten Variante wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -
Zubehör
SCHOCK® 19-Zoll-Gehäuse-Montagewinkel 57 für Select Serie 2039
Preisspanne: 5,20 € bis 7,96 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten Variante wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -
Zubehör

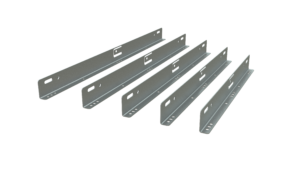

SCHOCK® Aufsteckwinkel für Select Serien 2012 und 2072
Preisspanne: 7,20 € bis 8,00 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten Variante wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -
Zubehör
SCHOCK® Plattformwinkel-Set für Serie 2070 – zum Schrauben
Preisspanne: 7,20 € bis 10,56 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten Variante wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden -
Zubehör
SCHOCK® Universalwinkel 32 für Select Serien 2010, 2036SC, 2037, 2038 und 2039
Preisspanne: 3,20 € bis 5,96 € Netto, zzgl. gesetzlicher MwSt. und Versandkosten Variante wählen Dieses Produkt weist mehrere Varianten auf. Die Optionen können auf der Produktseite gewählt werden
Welcher Winkel passt zu Ihrer Teleskopschiene?
Entscheidend sind die Schienenserie, die gewählte Funktion und die Einbausituation. Prüfen Sie vor der Bestellung die Zuordnung im Produktnamen sowie Maße und Zeichnung. Bei Zubehör mit mehreren Längen wählen Sie die passende Ausführung direkt auf der Produktseite. Artikelnummer, Preis, Gewicht und Abmessungen werden für die ausgewählte Variante angezeigt.
Plattformwinkel zum Schrauben
Für die SCHOCK Select Serie 2070 stehen Plattformwinkel-Sets in den Längen 305, 406, 559 und 711 mm zur Verfügung. Ein Set enthält einen Winkel sowie jeweils zwei Senkkopfschrauben M6, Muttern und Sicherungsscheiben. Beachten Sie den angegebenen Lieferumfang: Ein Set entspricht einem Winkel.
Aufsteckwinkel für Serien 2012 und 2072
Die Aufsteckwinkel aus verzinktem Stahlblech sind in fünf Winkellängen von 346,7 bis 546,8 mm erhältlich. Diese Winkel passen nicht zu Schienen mit Selbsteinzug, gedämpftem Selbsteinzug oder Drucköffnung (Push-to-Open). Berücksichtigen Sie deshalb neben der Serie immer die konkrete Funktionsausführung Ihrer Teleskopschiene.
Universalwinkel und 19-Zoll-Gehäuse-Montagewinkel
Der Universalwinkel 32 ist den Serien 2010, 2036SC, 2037, 2038 und 2039 zugeordnet. Für 19-Zoll-Gehäuse finden Sie den Montagewinkel 35 für die Serien 2016 und 2044 sowie den Montagewinkel 57 für die Serie 2039. Die jeweiligen Zeichnungen und Abmessungen unterstützen Sie beim Abgleich mit Ihrer Konstruktion.
Teleskopschiene und Zubehör gemeinsam planen
Sie suchen zunächst die passende Führung? Über Teleskopschiene finden grenzen Sie die Auswahl nach technischen Anforderungen ein. Die SCHOCK Select Teleskopschienen finden Sie auch in der Serienübersicht. Vergleichen Sie anschließend die Zubehörzuordnung mit Ihrer gewählten Schiene.
Der SCHOCK Onlineshop richtet sich an Unternehmen und Gewerbetreibende. Alle Preise verstehen sich netto zuzüglich gesetzlicher Umsatzsteuer und Versandkosten. Maßgeblich für die Bestellmenge ist die Verkaufseinheit am jeweiligen Produkt: Stück oder Set.
Häufige Fragen
Antworten zur Auswahl und Bestellung
Welches Zubehör passt zu meiner SCHOCK Teleskopschiene?
Prüfen Sie zuerst die genaue Schienenserie und Funktionsausführung. Die passenden Serien sind im Produktnamen und in der Beschreibung des Zubehörs genannt. Vergleichen Sie außerdem die Maße und die technische Zeichnung mit Ihrer Einbausituation.
Passen die Aufsteckwinkel auch zu Schienen mit Selbsteinzug oder Drucköffnung?
Nein. Die hier angebotenen Aufsteckwinkel für die Serien 2012 und 2072 sind nicht für Schienen mit Selbsteinzug, gedämpftem Selbsteinzug oder Drucköffnung (Push-to-Open) geeignet.
Was ist im Plattformwinkel-Set für Serie 2070 enthalten?
Ein Set enthält einen Winkel, zwei Senkkopfschrauben M6, zwei Muttern und zwei Sicherungsscheiben. Wenn Ihre Konstruktion zwei Winkel benötigt, bestellen Sie zwei Sets.
Werden die Winkel je Stück, je Paar oder als Set verkauft?
Die Verkaufseinheit ist beim jeweiligen Produkt angegeben. Universalwinkel, Gehäuse-Montagewinkel und Aufsteckwinkel werden je Stück verkauft. Die Plattformwinkel für Serie 2070 werden als Set mit einem Winkel und Befestigungsmaterial angeboten. Ein Set ist kein Winkelpaar.
Welche Winkellänge soll ich auswählen?
Wählen Sie die Winkellänge anhand der Zubehörzuordnung zu Ihrer Schiene und der technischen Zeichnung. Die Winkellänge ist nicht automatisch identisch mit der Schienenlänge. Bei Produkten mit mehreren Längen wählen Sie die benötigte Variante direkt auf der Produktseite.
Wo finde ich Maße, Gewicht und Artikelnummer?
Die Artikelnummer steht auf der Produktseite. Maße und Gewicht finden Sie unter „Technische Daten“. Bei einem variablen Produkt wählen Sie zuerst die Winkellänge, damit die Werte und die Artikelnummer der gewünschten Variante angezeigt werden.
